Сетевые фильтры Live Wire. lsol-8 Substation Vogue

22.07.2010 Возврат к списку Просмотрено: 2298 раз

  •

    Сетевые фильтры и кондиционеры            Кондиционирование сетевого питания давно уже стало традицией при использовании аудиотехники высокого класса, однако оно зачастую игнорируется слушателями, особенно меломанами. Это понятно: ведь многие, даже дорогие, но неудачно скомпонованные звуковые тракты маскируют сетевые помехи, делая их незаметными для аудиофилов. А меломаны, увлеченные музыкальными, чувственными доминантами, просто не придают этим помехам никакого значения. Вспомним эпоху граммофонов: если бы в те времена существовала современная армия аудиофилов, то граммофон (фонограф), наверное, умер бы новорожденным.



                Сетевые кондиционеры бывают двух принципиально различных конструкций:

    Сетевые фильтры и кондиционеры            1. Истинные регенераторы питания — то есть фактически домашние подстанции с высококлассными параметрами питающего напряжения. Они необходимы лишь в тех местах, где напряжение сети не укладывается даже в рамки нашего широкого ГОСТа и, кроме того, может проявляться фазовая (cos ф) и амплитудная асимметрия формы сигнала, которая приводит к появлению постоянной составляющей тока, губительно действующего на блоки питания аудиоаппаратуры и, как следствие, — на характер звучания.

                2. Фильтры сетевого питания, прослушиванием которых мы и займемся. Они в подавляющем большинстве случаев вполне обеспечивают необходимое качество звучания в любых оптимально скомпонованных звуковых трактах. Да и стоимость фильтров, как правило, существенно ниже, чем регенераторов.

                Существует множество разноликих приборов и устройств, которые питаются от бытовой электрической сети и создают серьезные препятствия для реализации оптимального качества звучания аудиоаппаратуры. Уровень помех, инжектируемых ими в электросеть и излучаемых в эфир, так велик, что от них очень трудно защитить компоненты звукового тракта. Для защиты от помех нередко применяются фильтры, установленные во входных цепях аудиокомпонентов, но они могут неблагоприятно влиять на входной импеданс, повышая его реактивность, а также и на АЧХ сигнала.

                Субъективная эффективность испытуемого фильтра зависит как от конструктивных особенностей фильтра и аппаратуры звукового тракта, так и от сиюминутного состояния электросети. Непростой и длительный процесс тестирования напомнил процедуру решения обширной системы уравнений, каждое из которых — со многими неизвестными. Практические результаты их решений в процессе этой субъективной экспертизы (прослушивание в различных контрольных трактах, анализ и обобщение впечатлений) вполне подчиняются законам синергетики: каждому экземпляру присущи свои, индивидуальные свойства — "персональный голос", создающий дополнительный звуковой комфорт, который помогает слушателю наслаждаться музыкой.



    Вывод

                Данная "многовекторная" процедура прослушивания убедительно показала, что без улучшения параметров сети невозможно получить полноценное, оптимальное звучание в любом звуковом тракте. При этом чем выше потенциальное качество звучания тракта, тем эффективнее должен быть кондиционер сети.

                Конечно, параметры нашей реальной сети весьма различны в зависимости от места и времени, но силовой промышленной сети с показателями, необходимыми для питания аудиоаппаратуры, принципиально быть не может: ведь сетевыми источниками являются механические генераторы, а дополнительные искажения возникают в силовых магистральных трансформаторах и фазораспределителях, не говоря уже о промышленных и местных бытовых помехах.

                Поэтому домашнее кондиционирование сетевого питания просто необходимо.





    Вениамин ЗУЕВ, Сергей ТАРАНОВ Журнал «АудиоМагазин» сентябрь 2009.





  • lsol-8 Substation Vogue

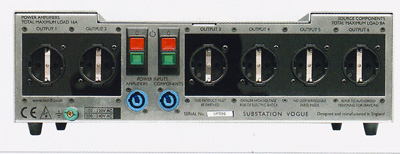

    Внешний и внутренний вид.

    lsol-8 Substation Voguelsol-8 Substation Vogue            Коробка размером и весом с приличный интегральный усилитель. Две розетки на задней панели предназначены для мощных потребителей (16 А в сумме), другая группа из четырех розеток отведена для маломощных устройств (8 А в сумме). Между ними — секция с двумя (!) входными разъемами Neutrik PowerCon и двумя мощными "автоматами" защиты. Есть клемма заземления. Внутри четко видны две совершенно раздельные печатные платы и некая прикрытая несъемным металлическим кожухом часть. На плате фильтров для маломощных потребителей — россыпь дросселей (6 шт.), пленочных и керамических конденсаторов, а также, на отдельной платформочке, две ленточных катушки индуктивности с воздушным сердечником. Они сделаны Mundorf, номинал 1,5 мГ. На мощной плате деталей поменьше, катушки Mundorf с номиналом 0,22 мГ. На обеих платах есть варисторная зашита от скачков напряжения. Сетевые кабели производства Isol-8 не входят в комплект.



    Идеология и конструкция по данным производителя

                Isol-8 основана Ником Поулсеном, известным инженером, начавшим свою работу на Би-Би-Си еще в подростковом возрасте. Он был одним из основателей фирмы Isotek, которую покинул в 2004, а в настоящее время руководит еще и фирмой Trilogy Audio, выпускающей ламповые усилители. AM опубликовал интервью с Поулсеном в репортаже с московской HDI Show'2006.

                Основная идея фильтра Substation Vogue состоит в максимальном разделении всех розеток друг от друга и эффективной защите аппаратуры не только от помех, приходящих из сети, но и от помех, отправляемых в сеть устройствами, подключенными к Substation. Для этого каждая розетка имеет индивидуальный фильтр.

                Фильтр оснащен двумя группами розеток (для мощных и маломощных потребителей), и у каждой группы — индивидуальный сетевой кабель. Внутренняя проводка экранирована, экранированы и блоки фильтров. Все "земли" соединены звездой, то есть в одну точку, и электрически отделены от корпуса акриловыми панелями.

                Четыре розетки для маломощных потребителей (то есть для источников сигнала) отличаются высококачественными ленточными катушками индуктивности и заказными дросселями фильтров. В двух розетках применена дополнительная фильтрация, нацеленная на устранение помех, специфичных для цифровой аппаратуры.

                Две розетки, предназначенные для подключения усилителей, фильтруются заказными ленточными катушками индуктивности с малым сопротивлением.

                Производится в Великобритании.



    Качество звучания

                Эта домашняя подстанция весьма внушительных размеров имеет "голос" свободный, раскрепощенный на значительных уровнях громкости при использовании усилителей даже в режиме класса А. Ее свойства позволяют наслаждаться и современной поп-музыкой — несмотря на то, что макродинамика уже искажена исходной, первичной электроакустикой.

                При включении в звуковой тракт данного кондиционера неожиданно и неузнаваемо оживает органная музыка, записанная в реальных церковных залах. Насыщенность и артикуляция нижнего регистра, глубина баса и свободный полет музыкальных фраз переносят нас в обладающее естественной реверберацией пространство собора. Звуковая панорама оказывается необычно широкой и несколько приближенной к слушателю.

                Substation Vogue заметно оживляла звучание при воспроизведении любых фонограмм, как цифровых, так и аналоговых различных жанров; даже монологи драматических актеров звучали отчетливее и выразительнее — вероятно, из-за фильтрации обычного спектра сетевых помех.

                Иногда даже возникает ощущение, что с этим кондиционером музыка звучит громче, — может быть, благодаря его способности подчеркивать глубину пауз. Симфонический оркестр воспроизводится свободно и легко. Хороший бас — довольно легкий, притом глубокий и детальный. Голос звучит ясно; филигранно воспроизводятся колоратурные партии, внушительно фундаментально — бас-профундо.

                Без заметных искажений звучат грампластинки с высоким уровнем записи. Например, ре-диез-минорный этюд А. Скрябина в исполнении В. Горовица (ор. 8, Deutsche Grammophon, 419499-1) прозвучал без обычного "похрюкивания", слышимого при прямом включении в звуковой тракт сетевого питания.

                Isol-8 Substation Vogue — это универсальный кондиционер, особенно необходимый в звуковых трактах высокого класса для музыки различных жанров и стилей.
