Обзор усилителя мощности Primare A34.2
19.12.2011 Возврат к списку
Просмотрено: 4947 раз

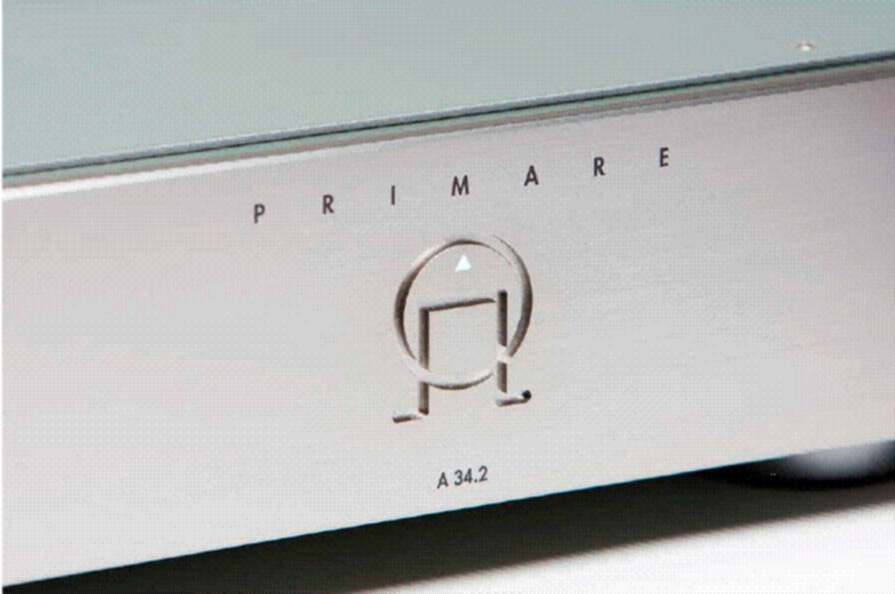

Primare A34.2 – стереофонический усилитель мощностью 2 х 150 Вт, выполненный с использованием фирменных сверхбыстрых источников питания по технологии UFPD. Он обеспечивает высокую выходную мощность при крайне низком уровне искажений и идеально согласуется с аудиофильским предусилителем Primare PRE32 и другими моделями предусилителей, а также многоканальными аудио процессорами. Блоки питания UFPD отличаются минимальным временем реагирования на пики, благодаря чему достигается естественное, чистое, быстрое и прозрачное звучание в расширенном диапазоне частот, с великолепным запасом по перегрузке. В экологическом аспекте A34.2 значительно превосходит традиционные конструкции класса А/В – он существенно превосходит их по КПД и не выделяет избыточного тепла.
Аудиофильская топология
А34.2 состоит из двух дискретных усилителей, выполненных по технологии UFPD и размещенных в массивном корпусе из стали и специального сплава, обеспечивающего прочность, жесткость, экранирование и демпфирование вибраций от внешних источников. Каждый канал оснащен несимметричным (RCA) и симметричным (XLR) входами, позолоченными акустическими выходными разъемами, а также релейными входами и портом RS-232. A34.2 легко переключается в мостовой режим, после чего обеспечивает один полностью симметричный монофонический канал мощностью 550 Вт при нагрузке 8 Ом.
При симметричной передаче сигнала используются две идентичных сигнальных линии для передачи одного и того же сигнала с противоположной фазой. Любой шум, присутствующий на обоих линиях, присутствует в равном количестве и с одинаковой фазой. Принимающая дифференциальная схема сохраняет сигналы, находящиеся в противофазе (музыку) и подавляет сигналы с общей фазой (шум), оставляя только чистый оригинальный сигнал.
Благодаря этому симметричные схемы гораздо лучше защищены от внешних наводок.
Все переключения между мостовым и стереофоническим режимами, и RCA /XLR входами осуществляются при помощи высококачественных сигнальных реле.
Каскад предварительного усиления A34.2 выполнен на базе операционных усилителей Burr-Brown OPA2134 и Analogue Devices AD8512 с постоянным коэффициентом усиления 30 дБ (несимметрия) и 24 дБ (симметрия) и стабилизирующим импедансом 15 кОм в мостовой или стереофонической конфигурации.
Усилитель класса D на сверхбыстрых блоках питания
Импульсные блоки питания все шире используются в электронных устройствах в связи с их низким энергопотреблением и компактностью. К сожалению, усилители класса D с импульсными блоками питания обычно отличаются плохим качеством звучания. Главный источник искажений – демодуляционный выходной фильтр, становящийся нестабильным при вариациях импеданса акустической системы (если только не управлять им при помощи достаточной обратной связи). Неспособность обеспечить достаточную обратную связь для борьбы с этим явлением приводят в традиционных усилителях класса D к росту КНИ с увеличением частоты. Несмотря на неплохую динамику и живость, долговременное прослушивание таких усилителей приводит к утомлению, особенно при сложных нагрузках.
Разработанная Primare технология сверхбыстрых блоков питания (UFPD) позволяет построить полнополосную аудиофильскую конструкцию класса D. Постоянная петля обратной связи 26 дБ во всей полосе частот обеспечивает стабильное усиление класса D. Этого довольно просто достичь в традиционных линейных усилителях с "непрерывным сигналом" и гораздо сложнее – в высокоскоростных импульсных усилителях.
В технологии UFPD усилитель и фильтр объединены в единый каскад, благодаря чему управление обратной связью становится более быстрым и точным. UFPD усилитель активно подстраивает петлевое усиление, благодаря чему обеспечивается общая стабильность петли обратной связи. Он распознает изменения на выходе фильтра и компенсирует их при помощи обратной связи. Такое адаптивное регулирование позволяет добавить несколько лишних децибел к петлевому усилению во всей полосе частот, сохраняя при этом стабильные характеристики независимо от изменений нагрузки/импеданса.
Разработанная Primare схема UFPD одинаково обрабатывает все сигналы независимо от частоты или скорости нарастания импульса и полностью подавляет резонансы фильтра. Благодаря этому достигается чрезвычайно низкий коэффициент нелинейных искажений во всем частотном спектре. Обладая расширенным частотным диапазоном, не зависящим от нагрузки, усилитель UFPD способен "раскачать" любую акустическую систему, не теряя управляемости и точности.
Параметры инновационной конструкции UFPD оптимизированы путем тщательного подбора значений элементов схемы и проверены тщательным тестированием и прослушиванием.
Особенности UFPD
· Частота широтно-импульсной модуляции UFPD – более 300 кГц
· Частота среза выходного фильтра выше слышимого спектра, но гораздо ниже 300 кГц
UFPD свойственны:
· Широкая полоса пропускания
· Ровная частотная характеристика
· Частотный диапазон, независимый от нагрузки
· Низкий КНИ во всем частотном спектре
· Низкий уровень шума
Большинству конструкций класса D свойственны:
· Ограниченная полоса пропускания
· Деформированная частотная характеристика
· Зависимость частотного диапазона от нагрузки
· Высокий выходной импеданс на высоких частотах
· Высокий КНИ на высоких частотах
· Высокий уровень шума
Блок питания PFC
Хотя импульсные блоки питания пользуются репутацией шумных и ненадежных, хорошо известны теоретические преимущества основанной на них конструкции. Это точность регулирования шин, уменьшенное благодаря высокому КПД энергопотребление и отсутствие выбросов тока: энергия берется из электросети за более продолжительный период синусоидальной волны.
Наряду с UFPD Primare использует в блоках питания A34.2 изолированную технологию PFC (Power Factor Control – "регулировка коэффициента мощности"), управляющую током, поступающим из электросети так, что он представляет собой чистую синусоидальную волну с той же частотой и фазой, что и в электросети. Это означает, что даже забор 1000 Вт из электросети не окажет влияния на другое оборудование в комнате. Устройство становится практически "невидимым" для сетевого напряжения! Изолирующий каскад преобразователя работает в режиме отключения при нуле напряжения, благодаря чему в амплитудах вне пика содержится малое число гармоник, в результате чего снижаются электромагнитные помехи и обеспечивается чистая среда для работы усилителя.
Технические характеристики Primare А34.2
| Стереофонический режим | |
| Выходная мощность | 2 х 150 Вт / 8 Ом |
| КНИ + шум | < 0,1%
|
| Входы | 2 x RCA / 2 x XLR, переключаемые, RS-232, релейный вход 12 В |
| Входной импеданс | 15 кОм RCA / XLR |
| Выходной импеданс | 0,3 Ом на частоте 1 кГц |
| Коэффициент усиления | 30 дБ (несимметрич.), 24 дБ (симметрич.) |
| Частотный диапазон | 20 Гц – 20 кГц, ±0,5 дБ |
| Соотношение сигнал/шум | 105 dbV, невзвешенный, 20 Гц – 20 кГц |
| КНИ + шум | < 0,005%, 1 кГц / 100 Вт / 8 Ом, < 0,02%, 20 Гц – 20 кГц / 10 Вт / 8 Ом Мостовой режим |
| Мостовой режим | |
| Выходная мощность | 1 х 550 Вт / 8 Ом |
| КНИ + шум | < 0,1% |
| Входы | 1 x RCA / 1 x XLR, переключаемые, RS-232, релейный вход 12 В |
| Входной импеданс | 15 кОм RCA / XLR |
| Выходной импеданс | 0,6 Ом на частоте 1 кГц |
| Коэффициент усиления | 30 дБ (несимметрич.), 24 дБ (симметрич.) |
| Частотный диапазон | 20 Гц – 20 кГц, -0,4 дБ |
| Соотношение сигнал/шум | 105 dbV, невзвешенный, 20 Гц – 20 кГц |
| КНИ + шум | < 0,004%, 1 кГц / 100 Вт / 8 Ом, < 0,015%, 20 Гц – 20 кГц / 10 Вт / 8 Ом |
| Общие параметры | |
| Потребляемая мощность | Режим ожидания 0,3 Вт; холостой режим 24 Вт |
| Размеры | 430 х 385 х 105 мм |
| Вес | 10,5 кг |
| Цвет | Черный или Титан |
Источник: компания АЛЕФ
