32-битная Обработка

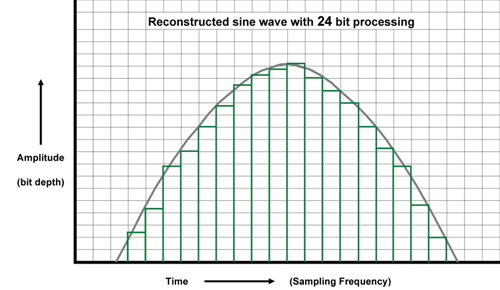

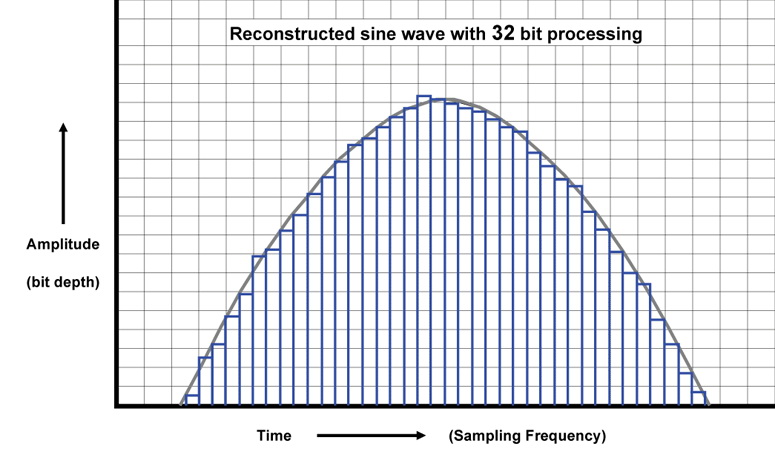

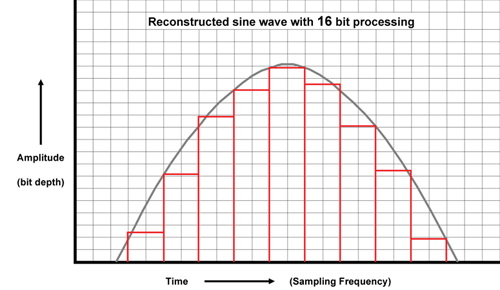

Цифровые Аудиотехнологии Компании MOON     Процесс цифроаналогового преобразования использует биты цифровой информации для создания аналоговой формы волны, имеющей синусоидальную форму (в данном примере показана только часть синусоидальной волны) и соответственно, для получения музыкального сигнала. Чем больше цифровой информации становится доступно, тем более аккуратный и детальный музыкальный сигнал мы получаем в результате. Более высокая битность (или более высокое разрешение) позволяет делать более короткие, тонкие и аккуратные «шаги» при воссоздании этой синусоидальной волны (как показано на рисунках. 32-битный (голубой) поток данных содержит существенно больше информации, чем 24-битный (зеленый) или 16-битный (красный) потоки данных.

Цифровые Аудиотехнологии Компании MOON     Преимущество использования этого 32-битного процесса для воссоздания 16-битного цифрового сигнала (или обычного Redbook CD) можно объяснить очень просто. Данный процесс позволяет провести интерполяцию цифровой информации более аккуратно путем расчета более тонких шагов с 32-битным разрешением, которые были потеряны во время аналогово-цифрового преобразования в ходе 16-битного процесса мастеринга. В результате после цифроаналогового преобразования мы получаем гораздо более реалистичную волновую форму, которая обеспечивает невероятно аналоговое звучание. Все Цифровые Аудиотехнологии Компании MOON 32 bitгармонические затухания музыкальных нот воссоздаются более аккуратно, чем при 16-битном или при 24-битном процессе, а следовательно мы получаем удивительное живое звучание, получить которое до сих пор от цифровой аудиотехники было невозможно. В прошлом плохое воссоздание гармонических затуханий являлось основной причиной того, что звучание цифровой аппаратуры было таким холодным, невовлекающим и аналитичным.

     В качестве общего правила можно сказать, что увеличение счетной мощности при обработке цифрового сигнала прямо пропорционально разрешению: Для каждого дополнительного бита в разрешении, количество доступных уровней будет удваиваться, как показано в таблице внизу:

БитностьШаги
1665,536
201,048,576
2416,777,216
324,294,967,206

     Подводя итог, можно сказать, что чем выше разрешение данных, тем более точными будут шаги. Это позволяет передать больше деталей, поскольку каждый отдельный шаг покрывает меньший участок волновой формы. Большее количество цифровых деталей позволяет получить гораздо более аккуратный аналоговый сигнал в конце процесса преобразования.

     Еще одним важнейшим преимуществом 32-битного преобразования является уменьшение ошибки аппроксимации данных. Эти ошибки являются следствием масштабных математических вычислений, которые производятся во время апсемплинга и преобразования частоты дискретизации, которые предшествуют процессу цифроаналогового преобразования. Эти ошибки аппроксимации, показанные на графике вверху, наблюдаются, когда отсчеты данных выходят за пределы серой кривой. Они становятся существенно меньше при повышении битности за счет более точных и аккуратных вычислений. Также благодаря чистой вычислительной мощности, которая становится доступной на 32 битах, ошибки не ограничивают возможности по аккуратному воссозданию формы волны музыкального сигнала.

Когда цифра встречается с аналогом… Вам придется поверить в то, что вы на самом деле слушаете цифровой музыкальный источник.

Подвески Delta и M-Quattro (Фирменная технология Simaudio Ltd.)
Подвески Delta и M-Quattro (Фирменная технология Simaudio Ltd.)     Эти подвески играют роль развязки между приводом и шасси CD-проигрывателя. Данная развязка достигается за счет использования специального геля в системе крепления транспорта, что обеспечивает исключительно надежное механическое основание. В основном данная система применяется для демпфирования вибраций, появляющихся из-за работы транспортного механизма и вращения диска, это особенно важно с учетом того, что большинство CD не отличаются безукоризненной центровкой. Результатом применения фирменной подвески становится практически полная защита от внешних вибраций. Более того, она позволяет плееру лучше справляться с чтением дисков с ошибками и потерянными данными.

Передача звукового пространства при воспроизведении ваших записей будет необычайно реалистична.

Тактовый генератор MOON Alpha Clocking (Фирменная технология Simaudio Ltd.)
     Данный тактовый генератор, оснащенный системой фазовой синхронизации, позволяет добиться исключительной точности фазовых характеристик и качества воссоздания данных, считанных с компакт-диска, которое на порядок превосходит стандартное. Также значительно улучшается сохранность цифрового синхросигнала. В результате удается получить исключительно низкий уровень джиттера – менее 10 пикосекунд – а это означает отсутствие назойливого утомительного цифрового характера звука в высокочастотном диапазоне, а следовательно позволяет получить более «аналоговое», и в то же время очень реалистичное звучание.

Тактовый генератор MOON Alpha Clocking     Значительные различия (в том, что касается джиттера) при использовании цифрового тактового сигнала системы MOON Alpha Clocking и типичного цифрового тактового сигнала наглядно представлены на графиках внизу.

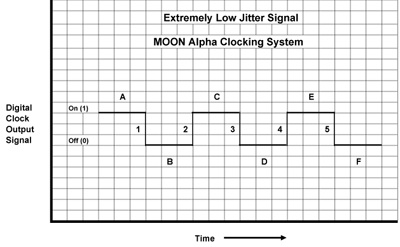

     Когда ширина цифровых импульсов (A, B, C, D, E, F) одинаковая, то и фазовые фронты между импульсами (1, 2, 3, 4, 5) будут иметь одинаковую ширину, в результате чего мы получаем крайне низкую величину фазовых ошибок.

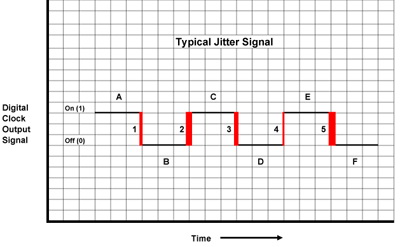

Тактовый генератор MOON Alpha Clocking     Когда ширина цифровых импульсов (A, B, C, D, E, F) не одинаковая, то и фазовые фронты между импульсами (1, 2, 3, 4, 5) будут значительно отличаться по ширине, что приведет к значительным фазовым ошибкам.

Высокие частоты еще никогда не звучали настолько естественно… тарелки передаются настолько правдоподобно, что хочется протянуть руку и коснуться их… действительно неутомительное звучание без малейшего намека на цифровую зернистость.

Цифровая обработка аудио сигнала с системой M-AJiC (Фирменная технология Simaudio Ltd.)

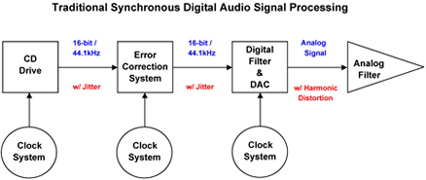

M-AJiC Фирменная технология Simaudio Ltd.     Традиционные схемы обработки аудиосигнала очень часто испытывают негативное влияние, связанное с нестабильностью тайминга. Как правило, это явление называют джиттером. Чем большая величина джиттера присутствует в цифровом сигнале, тем больше гармонических искажений будет в преобразованном аналоговом сигнале. Очевидно, одной из основных задач качественного аудиоконтура является минимизация величины джиттера. Джиттер имеет самые различные источники: нестабильные или шумные блоки питания, некачественные CD-приводы, а главное, многочисленные системы генерации задающих импульсов, используемые в цифровых аудио контурах.

M-AJiC Фирменная технология Simaudio Ltd.     Система MOON Asynchronous Jitter Control (M-AJiC) снижает величину джиттера до такого низкого уровня, о котором до недавнего времени можно было только мечтать. Добиться этого удалось благодаря продуманному применению схемы «Преобразования Частоты Семплирования» (SRC), в которой используется наша фирменная система Alpha Clocking System, но только на конечной стадии (все предшествующие каскады работают асинхронно). Также весь контур цифровой обработки аудио сигнала питается от точно стабилизированного источника питания и использует одну единственную задающую систему тактовых импульсов благодаря чему устраняются ошибки синхронизации, характерные для использования систем с несколькими задающими генераторами.

     В приведенном выше примере контур M-AJiC обеспечивает свободный от джиттера аудиосигнал высокого разрешения 24 бит/176,4 кГц для цифровой фильтрации, оверсемплинга и цифроаналогового преобразования. После преобразования из цифровой формы вы получаете аудиосигнал, свободный от любых искажений связанных с влиянием джиттера еще до применения аналоговой фильтрации.

Естественное и правдоподобное звучание музыки, настолько детальное, что вы почувствуете присутствие музыкантов в вашей комнате.

Цифровая обработка аудио сигнала с системой M-AJiC32 (Фирменная технология Simaudio Ltd.)

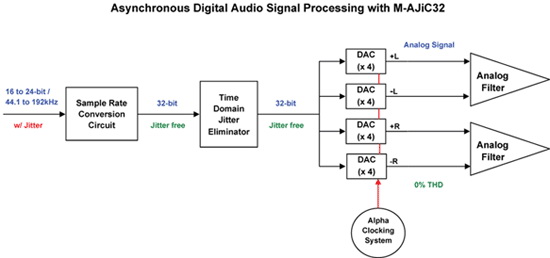

Цифровая обработка аудио сигнала с системой M-AJiC32     Основываясь на конструкции контура MOON Asynchronous Jitter Control (M-AJiC), который был применен в CD-проигрывателе MOON CD3.3, мы разработали еще более совершенную версию данной системы снижения джиттера, получившую название M-AJiC32. Данная система работает в 32-битном режиме и была впервые применена в революционной модели ЦАПа/транспорта MOON 750D DAC/Transport. Схема M-AJiC32 устраняет джиттер практически полностью, доводя его величину до беспрецедентной 1 пикосекунды.

     В конструкции M-AJiC32 используется чип SABRE32 ES9018S от компании ESS Technologies с 32-битной системой Hyperstream. При этом синхронизация, для которой используется фирменная система Alpha Clocking System, производится на одном единственном этапе – в самом конце цифрового аудиопотока во время финальной фазы процесса цифроаналогового преобразования. Такой подход, а также применение контура преобразования частоты семплирования и системы устранения временного джиттера "Time Domain Jitter Eliminator" и позволяет снизить джиттер до величины менее 1 пс.

Использование асинхронных схем дает ряд преимуществ:
  • Полная независимость от джиттера на всех предыдущих этапах
  • Более высокая скорость обработки
  • Меньшая чувствительность к флуктуациям напряжения
  • Меньшая чувствительность к шумам
  • Скорость работы схемы адаптируется к условиям входного сигнала
  • Меньший уровень электромагнитных помех источника (EMI); Контуры, работающие в синхронном режиме, генерируют огромное количество электромагнитных помех в полосе частот соответствующей частотам работы своего задающего генератора и их гармоник; Асинхронные схемы генерируют электромагнитные помехи, частоты которых гораздо более равномерно распределены по всему спектру, а следовательно производят меньше искажений.
     Еще одной замечательной особенностью является фактическое наличие целых 16 цифроаналоговых преобразователей в схеме M-AJiC32; И в левом, и в правом каналах используется по 8 ЦАП, работающих в дифференциальном режиме. Т.е. в каждом из каналов выходы 4 ЦАПов суммируются для получения положительного сигнала, а выходы других 4 ЦАПов суммируются для получения инвертированного сигнала. Поскольку ЦАП работает в токовом режиме, то выходные сигналы с 4 ЦАП можно без труда просуммировать, получив таким образом гораздо лучшие результаты по сравнению с использованием 1 ЦАПа на канал.

     Причиной этого является то, что каждый индивидуальный ЦАП имеет свои собственные «уникальные» недостатки. Используя описанный выше принцип эти недостатки можно сгладить за счет тока от остальных ЦАПов. Помимо этого, существуют недостатки общие для всех ЦАПов в схеме. Эти недостатки устраняются за счет применения дифференциальной топологии используемой в контуре M-AJiC32. В конечном счете благодаря устранению всех этих недостатков мы получаем гораздо лучшие результаты измерений по таким параметрам как шум и уровень искажений, что в свою очередь позволяет говорить о превосходном качестве воспроизведения.

M-ProDrive (Фирменная технология Simaudio Ltd.)
M-ProDrive (Фирменная технология Simaudio Ltd.)     В бюджетной линейке дисковых плееров MOON используется фирменный транспортный механизм, в котором применяются разработанные компанией механические узлы, электроника и ПО. Данный механизм, имеющий название M-ProDrive, состоит из следующих элементов: загрузчик дисков, оптическая лазерная система, двухрельсовый механизм для данной оптической системы, мотор для вращения диска, устройство позиционирования и прижима диска, шасси, на котором смонтированы все эти элементы и, наконец, ПО для управления и сервомотора.

     Уделяя огромное внимание производственному процессу, мы получаем ряд преимуществ перед компаниями, предлагающими дисковые плееры подобного класса. Например, поскольку транспортный механизм является единственной частью проигрывателя, в которой используются движущиеся части, то мы стараемся обеспечить ему максимальную надежность при длительной эксплуатации. Также отметим, что механизм M-ProDrive будет доступен даже через длительное время после окончания гарантийного периода дисковых проигрывателей MOON.

Долговечность, и возможность сервиса и ремонта в течение длительного периода.

     При разработке данного механизма в конструкцию были внедрены некоторые ключевые решения, позволившие улучшить звуковые характеристики: Улучшенная стабильность скорости вращения диска была достигнута благодаря очень легкой дисковой платформе. Механизм прижима диска минимизирует вибрации и неравномерности при вращении. Механизм поддержки оптической системы окружен маленькими магнитами и помещен в специальный кожух благодаря чему улучшается отслеживание оптических дорожек. Данный кожух смонтирован на упомянутой выше двухрельсовой системе, которая предотвращает любые внеосевые отклонения при движении линзы. Совокупное применение этих решений обеспечивает также очень тихое вращение диска.

К другим преимуществам, полученным за счет применения производственного процесса M-ProDrive относятся:
  • Уменьшенный уровень джиттера
  • учшее считывание дисков с ошибками (из-за грязи или механических дефектов)
  • Улучшенная механическая надежность
  • Более аккуратное извлечение данных
  • Возможность апгрейда ПО

Аккуратное считывание данных гарантирует более правдоподобное воспроизведение звука.
