Биполярные транзисторы MOON
Транзисторы в выходном каскаде усилителя осуществляют электрическое усиление музыкального сигнала. Чем выше качество транзисторов, тем более достоверным, более целостным будет звучание усилителя. Кроме того, поскольку в выходных каскадах каждого из каналов используется множество транзисторов, то для обеспечения этой целостности звучания все транзисторы должны быть тщательно согласованы друг с другом. Компания MOON всегда использовала в выходных каскадах своих усилителей биполярные транзисторы. Перечислим основные качества биполярных транзисторов в сравнении с другими типами транзисторов, которые используются в аудио усилителях:
Компания MOON приложила очень серьезные усилия, но в результате добилась того, чтобы биполярные транзисторы, производимые по ее заказу, соответствовали высоким стандартам и специальным требованиям. В сравнении с другими высококачественными, но более доступными транзисторами, которые используются в аудио усилителях, биполярные транзисторы MOON обладают следующими преимуществами:
Исключительная линейность коэффициента усиления биполярных транзисторов MOON имеет очень большое значение, поскольку является основной причиной ряда упомянутых выше преимуществ. Для того, чтобы провести наглядное сравнение транзистора MOON с линейным коэффициентом усиления и другого качественного биполярного транзистора, который используется в усилителях высокого класса, можно обратиться к графику (внизу), на котором показаны зависимости коэффициентов усиления по току от значения выходного тока транзисторов:
Конструкция усилителя со связью по постоянному току
Отказ от использования конденсаторов на входе усилителя позволил улучшить качество звучания, в частности, за счет устранения фазового сдвига, к которому приводит их использование. При этом воспроизводимый диапазон в НЧ-области вплотную приближается к величине 0 Гц. Также благодаря отказу от использования конденсаторов в цепи прохождения аудио сигналов удалось добиться исключительной фокусировки звуковой сцены без «смазывания» или «размытости».
Черная кривая на графике (внизу) представляет собой амплитудно-частотную характеристику усилителя MOON, в котором применяется контур связи по постоянному току. Хорошо видно, что эта характеристика – практически плоская во всем слышимом диапазоне частот и даже за его пределами. В свою очередь красная АЧХ традиционного усилителя со связью по переменному току далека от идеала – мы видим заметные «провалы» как в верхней, так и в нижней частях слышимого частотного диапазона.

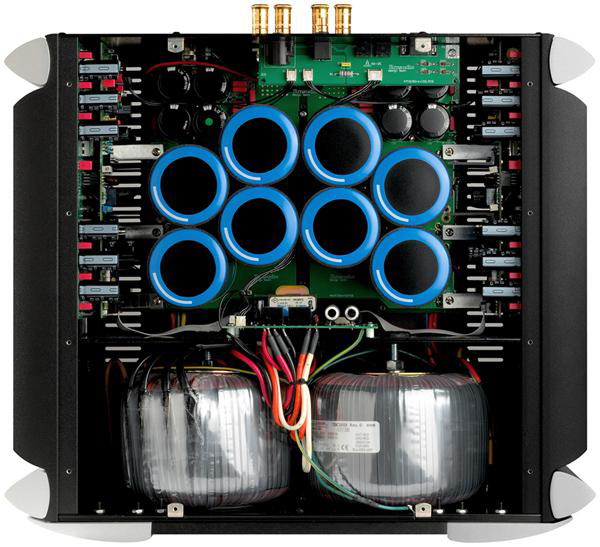

Тороидальный трансформатор с очень жесткой стабилизацией.
Трансформатор источника питания, обладающий очень жесткой стабилизацией, позволяет обеспечить параметры мощности, близкие к расчетному идеалу даже при работе со сложной нагрузкой. Такие трансформаторы являются гораздо более дорогими по сравнению с теми, которые используются в большинстве других усилителей, но они являются единственным способом добиться абсолютной стабильности питания, а следовательно высокого качества воспроизведения при любых условиях.
На графике внизу показаны зависимости напряжения на выходе источника питания от тока для 3 различных случаев. Зеленый график – это идеальный случай абсолютной стабилизации, в котором напряжение остается постоянным вне зависимости от величины тока. Черный график построен для реального блока питания с жесткой стабилизацией, который используется в усилителях MOON, на этом графике хорошо видно, что с увеличением силы тока напряжение падает незначительно (не более, чем на 3%). Наконец, красный график построен для типичного блока питания, в котором происходит существенное падение напряжения с ростом тока (более чем на 10%), что характерно для большинства усилителей конкурентов.
Высокий Демпинг-фактор
Выходные секции всех усилителей мощности MOON характеризуются высоким демпинг-фактором, который гарантирует исключительный контроль за перемещением диффузора акустической системы. Это позволяет избежать чрезмерно больших ходов диффузора, а также его нежелательных остаточных колебаний. Высокий демпинг фактор также делает усилитель гораздо менее чувствительным к качеству и длине подключенных акустических кабелей.

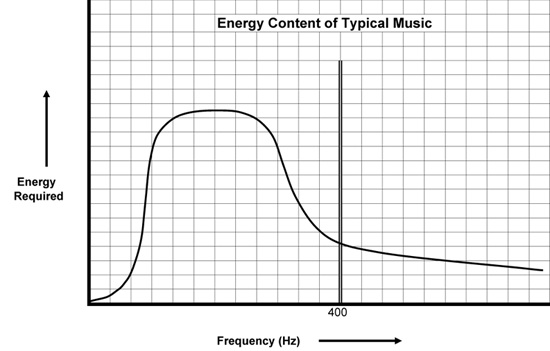

Очень важный момент заключается в том, что для передачи музыкальной информации на частотах ниже 400 Гц усилителю требуется гораздо более высокая мощность. Усилителям с низким демпинг-фактором (и соответственно с высоким выходным импедансом) гораздо сложнее обеспечить необходимое количество энергии в НЧ-диапазоне.:

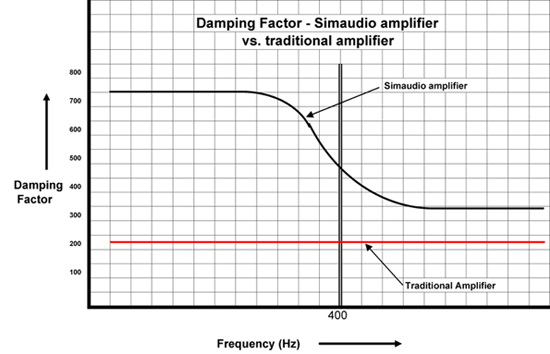

Большинство усилителей мощности, представленных на рынке, обладают демпинг фактором с величиной порядка 200 (красная линия на графике внизу). Усилители MOON обладают очень низким выходным импедансом (как правило, менее 0,01 Ом), а следовательно их демпинг-фактор достигает величины более 800 в крайне важном частотном диапазоне до 400 Гц.
Технология Advanced Renaissance Circuitry (Запатентованная технология Simaudio Ltd.)
Данная технология, известная также как технология "Zero Global Feedback" или «Без общей обратной связи» впервые была представлена в усилителе мощности MOON W-5 в 1998 году. Отсутствие цепей коррекции аудиосигнала позволяет сделать усилитель очень быстрым. Кроме того, конструкция усилителей Simaudio позволяет им прекрасно работать при подключении к сложной нагрузке, что, естественно, сказывается на качестве воспроизведения самым положительным образом.

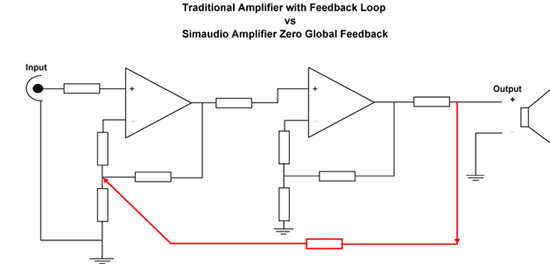

Усилители мощности с обратной связью имеют дополнительную схему (контур обратной связи, показанный на рисунке красным), которая позволяет подать инвертированный сигнал с выходного каскада на усилительный каскад. Это делается с одной единственной целью – снизить величину Общих Гармонических Искажений. Чем глубже обратная связь, тем меньше величина измеренных ОГИ усилителя.
Преимущества технологии Advanced Renaissance Circuitry:
Схема Lynx (Запатентованная технология Simaudio Ltd.)
Данная технология, представленная в 2005 году, использовалась в моделях MOON W-8, MOON W-7, MOON W-7M и 700i. Ее основное отличие от "Advanced Renaissance Circuit" заключается в распределении энергии от источника питания – она позволяет реализовать более аккуратную подачу питания к каждому активному компоненту в схеме усилителя. Это достигается благодаря: 1) очень близкому расположению усилительного и выходного каскадов и 2) развязке транзисторов выходного каскада друг от друга.
Преимущества в сравнении со схемой Advanced Renaissance:
Усилители стали еще быстрее.
Более точное воспроизведение.
Более высокая динамика.
Более высокие резервы выходной мощности.
Более короткий путь прохождения сигнала.
Транзисторы в выходном каскаде усилителя осуществляют электрическое усиление музыкального сигнала. Чем выше качество транзисторов, тем более достоверным, более целостным будет звучание усилителя. Кроме того, поскольку в выходных каскадах каждого из каналов используется множество транзисторов, то для обеспечения этой целостности звучания все транзисторы должны быть тщательно согласованы друг с другом. Компания MOON всегда использовала в выходных каскадах своих усилителей биполярные транзисторы. Перечислим основные качества биполярных транзисторов в сравнении с другими типами транзисторов, которые используются в аудио усилителях: - Более широкая полоса частот
- Более низкие искажения
- Исключительная надежность, более длительный срок службы
- Высокая эффективность
- Хорошая устойчивость к электростатическим разрядам
Компания MOON приложила очень серьезные усилия, но в результате добилась того, чтобы биполярные транзисторы, производимые по ее заказу, соответствовали высоким стандартам и специальным требованиям. В сравнении с другими высококачественными, но более доступными транзисторами, которые используются в аудио усилителях, биполярные транзисторы MOON обладают следующими преимуществами: - Исключительная линейность усиления
- Экологичность – компоненты не содержат свинца
- Более низкий уровень собственного шума
- Более широкая полоса частот
- Улучшенное воспроизведение баса
- Более высокая достоверность передачи сигнала
- Более высокая надежность на высоких уровнях громкости
- Более устойчивый коэффициент усиления транзистора по току, который позволяет легко и более точно и согласовывать несколько биполярных транзисторов.

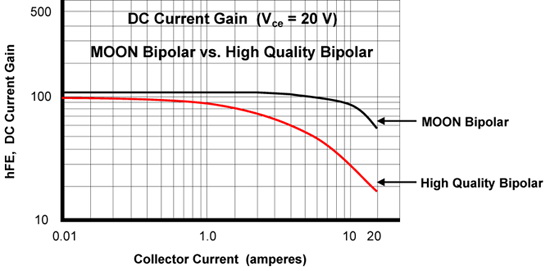

Исключительная линейность коэффициента усиления биполярных транзисторов MOON имеет очень большое значение, поскольку является основной причиной ряда упомянутых выше преимуществ. Для того, чтобы провести наглядное сравнение транзистора MOON с линейным коэффициентом усиления и другого качественного биполярного транзистора, который используется в усилителях высокого класса, можно обратиться к графику (внизу), на котором показаны зависимости коэффициентов усиления по току от значения выходного тока транзисторов:
Постоянно высокое качество воспроизведения звука, не зависящее от уровня громкости усилителя.
Конструкция усилителя со связью по постоянному току

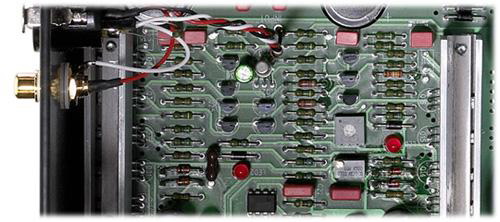

Отказ от использования конденсаторов на входе усилителя позволил улучшить качество звучания, в частности, за счет устранения фазового сдвига, к которому приводит их использование. При этом воспроизводимый диапазон в НЧ-области вплотную приближается к величине 0 Гц. Также благодаря отказу от использования конденсаторов в цепи прохождения аудио сигналов удалось добиться исключительной фокусировки звуковой сцены без «смазывания» или «размытости». Черная кривая на графике (внизу) представляет собой амплитудно-частотную характеристику усилителя MOON, в котором применяется контур связи по постоянному току. Хорошо видно, что эта характеристика – практически плоская во всем слышимом диапазоне частот и даже за его пределами. В свою очередь красная АЧХ традиционного усилителя со связью по переменному току далека от идеала – мы видим заметные «провалы» как в верхней, так и в нижней частях слышимого частотного диапазона.
Более глубокий, точный и артикулированный бас… Вы сможете мгновенно почувствовать разницу в звучании контрабаса и бас-гитары.
Тороидальный трансформатор с очень жесткой стабилизацией.

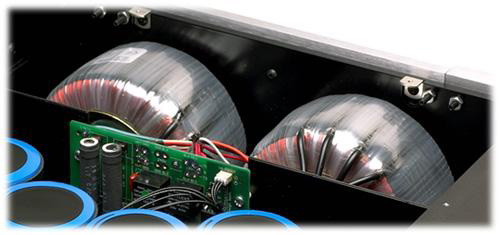

Трансформатор источника питания, обладающий очень жесткой стабилизацией, позволяет обеспечить параметры мощности, близкие к расчетному идеалу даже при работе со сложной нагрузкой. Такие трансформаторы являются гораздо более дорогими по сравнению с теми, которые используются в большинстве других усилителей, но они являются единственным способом добиться абсолютной стабильности питания, а следовательно высокого качества воспроизведения при любых условиях. На графике внизу показаны зависимости напряжения на выходе источника питания от тока для 3 различных случаев. Зеленый график – это идеальный случай абсолютной стабилизации, в котором напряжение остается постоянным вне зависимости от величины тока. Черный график построен для реального блока питания с жесткой стабилизацией, который используется в усилителях MOON, на этом графике хорошо видно, что с увеличением силы тока напряжение падает незначительно (не более, чем на 3%). Наконец, красный график построен для типичного блока питания, в котором происходит существенное падение напряжения с ростом тока (более чем на 10%), что характерно для большинства усилителей конкурентов.
Мощные музыкальные пассажи передаются усилителем с необычайной полнотой и достоверностью в легкой и непринужденной манере.
Высокий Демпинг-фактор
Выходные секции всех усилителей мощности MOON характеризуются высоким демпинг-фактором, который гарантирует исключительный контроль за перемещением диффузора акустической системы. Это позволяет избежать чрезмерно больших ходов диффузора, а также его нежелательных остаточных колебаний. Высокий демпинг фактор также делает усилитель гораздо менее чувствительным к качеству и длине подключенных акустических кабелей. Очень важный момент заключается в том, что для передачи музыкальной информации на частотах ниже 400 Гц усилителю требуется гораздо более высокая мощность. Усилителям с низким демпинг-фактором (и соответственно с высоким выходным импедансом) гораздо сложнее обеспечить необходимое количество энергии в НЧ-диапазоне.: Большинство усилителей мощности, представленных на рынке, обладают демпинг фактором с величиной порядка 200 (красная линия на графике внизу). Усилители MOON обладают очень низким выходным импедансом (как правило, менее 0,01 Ом), а следовательно их демпинг-фактор достигает величины более 800 в крайне важном частотном диапазоне до 400 Гц.
Гораздо лучшая динамика позволяет добиться более мощных и основательных низких частот. Вы сможете в полной мере оценить огромную мощь симфонического оркестра, находясь у себя дома.
Технология Advanced Renaissance Circuitry (Запатентованная технология Simaudio Ltd.)
Данная технология, известная также как технология "Zero Global Feedback" или «Без общей обратной связи» впервые была представлена в усилителе мощности MOON W-5 в 1998 году. Отсутствие цепей коррекции аудиосигнала позволяет сделать усилитель очень быстрым. Кроме того, конструкция усилителей Simaudio позволяет им прекрасно работать при подключении к сложной нагрузке, что, естественно, сказывается на качестве воспроизведения самым положительным образом. Усилители мощности с обратной связью имеют дополнительную схему (контур обратной связи, показанный на рисунке красным), которая позволяет подать инвертированный сигнал с выходного каскада на усилительный каскад. Это делается с одной единственной целью – снизить величину Общих Гармонических Искажений. Чем глубже обратная связь, тем меньше величина измеренных ОГИ усилителя.
Преимущества технологии Advanced Renaissance Circuitry:
- Усиление в режиме реального времени
- Более точное воспроизведение музыки, отсутствие тональной окраски.
- Отсутствие интермодуляционных искажений.
- Устранение синфазных погрешностей
- При использовании данной топологии в схемах усилителя акустическая система не может оказать ответного влияния на усилитель после передачи музыкального импульса, которое могло бы привести к снижению прозрачности звучания, окрашиванию тембров и потере ощущения живого исполнения.
- Расширенный динамический диапазон.
- Непринужденная работа с практически любыми акустическими системами, короткий путь прохождения сигнала, минимальное ослабление сигнала.
- Нелинейность электромеханических свойств акустических систем оказывает гораздо меньшее влияние на усилитель.
Высочайшая прозрачность воспроизведения… Максимальный реализм и превосходное разделение инструментов в сложных музыкальных пассажах позволяет передать самые деликатные ноты.
Схема Lynx (Запатентованная технология Simaudio Ltd.)
Данная технология, представленная в 2005 году, использовалась в моделях MOON W-8, MOON W-7, MOON W-7M и 700i. Ее основное отличие от "Advanced Renaissance Circuit" заключается в распределении энергии от источника питания – она позволяет реализовать более аккуратную подачу питания к каждому активному компоненту в схеме усилителя. Это достигается благодаря: 1) очень близкому расположению усилительного и выходного каскадов и 2) развязке транзисторов выходного каскада друг от друга.
Преимущества в сравнении со схемой Advanced Renaissance:
Усилители стали еще быстрее.
Более точное воспроизведение.
Более высокая динамика.
Более высокие резервы выходной мощности.
Более короткий путь прохождения сигнала.
