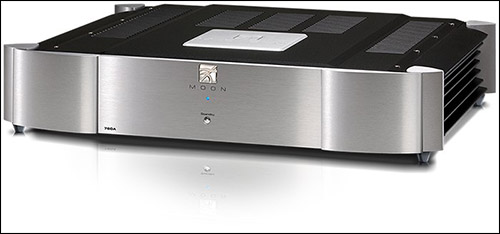

Усилитель Moon 760A

12.02.2014 Возврат к списку Просмотрено: 490 раз

    Усилитель Moon 760A – это первый усилитель, который удалось уместить в тонкий и элегантный корпус линейки Evolution. Несмотря на всю свою компактность, устройства является крайне тяжелым. Усилительоборудован двойной-моно конструкцией и балансной дифференциальной схемой класса А/B. Новейшие технологии, разработанные со времени создания Evolution Series, стали залогом потрясающе чистого, насыщенного и четкого звучания.
    В MOON 760A используется наша собственная схема с нулевой обратной связью, есть балансные входные разъемы XLR и несимметричные входные разъемы RCA, однако лучшего звучания вы добьетесь приподключении балансным кабелем с разьемами типа XLR. Теплоотводы созданы из специального прессованного алюминия, используемого при создании самолетов, и покрыты специальной термостойкой краской, которая со временем не потеряет своих свойств.

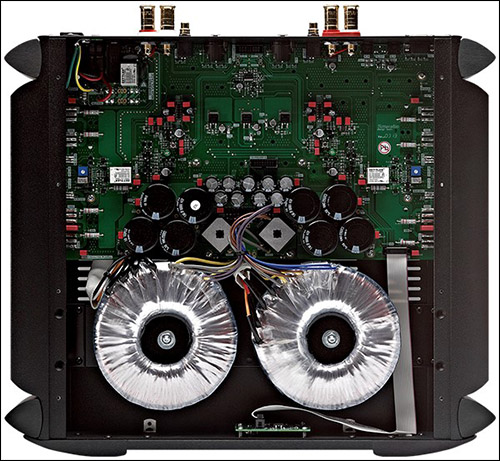

321 copy.jpg

    Идея создания этого двухканального усилителя пришла к нам после изучения рыночного спроса; 760A закрывает собой ценовое окно между линейками Nēo и Evolution. Усилитель является идеальным дополнением к продуктам MOON из линейки Evolution. Мы рекомендуем использовать его с предусилителем MOON 740P, так как это позволит вам создать сбалансированный и отлично звучащий для своей цены комплект.
    Конечно, мы не забыли, что MOON часто используют в инсталляционных проектах, для этого на усилитель установлены RS232 и 12-ти вольтовый триггер. Наконец, для данного устройства доступно значительное число дополнительных опций.

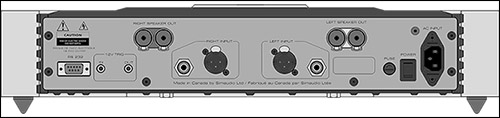

2134 copy.jpg

Основные особенности конструкции:

1)​
Схема, построенная без применения глубокой обратной связи, обеспечивает усиление без задержек, минимальные нелинейные искажения, практически полное отсутствие интермодуляционных искажений и сдвига фаз, связанного с обратной связью.
2)​ Запатентованный тороидальный трансформатор с пониженными магнитными, электрическими и тепловыми потерями не ограничивает усилитель по мощности.
Увеличенная скорость нарастания сигнала и улучшенные динамические характеристики.
3) Массивный блок питания для двойной-моно конструкции.
4) Запатентованные биполярные выходные транзисторы с полной развязкой, что приводит к улучшенному воспроизведению низких частот и еще более точному акустическому воспроизведению.
5) Триггер на 12 Вольт для любых дистанционных операций.
6) Короткий и не содержащий конденсаторов тракт сигнала улучшает переходную характеристику.
7) Система самодиагностики, для определения перегрева или наличия постоянного тока в входном сигнале.
8) Полное двустороннее управление через порт RS-232. Возможность установки обновлений П/О.
9) При выходной мощности до 5 Вт усилитель работает в классе А.
10) 4-слойные печатные платы из высокочистой меди имеют исключительно низкое сопротивление, что приводит к повышению акустических характеристики и лучшему соотношению сигнал/шум.
11)​ Жесткая конструкция минимизирует влияние внешних вибраций.
12) Превосходное сочетание лучших электронных компонентов в схеме обработки симметричного входного сигнала.



Технические характеристики:

Type

Solid State

Конфигурация

Двойное моно/ балансная

Трансформаторы блока питания

2 x 0.5кВA

Емкость блока питания

80,000пФ

Класс работы

A/AB

Балансные входные разъемы

XLR - 1 пара

Несимметричные входные разъемы

RCA - 1 пара

Тип входного устройства

J-FET

Входное сопротивление

47.5Ом

Входная чувствительность

900мВ

Тип выходное устройства

Биполярное - 4 на канал

Выходные клеммы

WBT - 1 пара на канал

Выходная мощность @ 8Ом

130 Ватт

Выходная мощность @ 4Ом

260 Ватт

Выходная мощность @ 2Ом

500 Ватт

Выходная мощность – Мост.,Моно

500 Ватт

Частотная характеристика

10Hz - 200kГц   (+0/-3дБ)

Выходное сопротивление

< 0.03ом

Частота дэмпфирования

> 267

Уровень усиления

31дБ

Соотношение сигнал/шум

104дБ @ на полной мощности

Максимальный выходной вольтаж

37 Вольт

Скорость нарастания выходного напряжения

35 В/мкс

Максимальное пиковое напряжение

32 А

Максимальное продолжительное напряжение

20 А

Перекрестные помехи @ 1kГц

-102дБ

Интермодуляционные искажения  (20Гц – 20кГц @ 1 ватт)

0.015 %

Интермодуляционные искажения    (20Гц – 20кГц @ 130 ватт)

0.04 %

Триггер на 12 Вольт для двусторонних операций

Прямая логика (0В = выкл., 12В=вкл.) используется разъем 3.5 мм типа
“mono jack” с выходным/входным уровнем сопротивления в
1000Ом и необходимым вольтажом в 12мА

Разъем RS-232

9-пиновый коннектор DB

Потребление энергии @ в режиме Standby

35 ватт

Требования к сети переменного тока

120В / 60Гц   220-240В / 50Гц

Вес

20 кг

Габариты  (Ш x В x Г)

47.6 x 10.2 x 46.0 см
