Кинотеатр в духе NuForce

08.07.2014 Возврат к списку Просмотрено: 878 раз
    Похоже, проходят времена крупногабаритных кинотеатральных «ящиков». На смену им приходит новое поколение изящных, компактных и да — более эффективных AV-компонентов. Причины очевидны, а хорошим примером этого процесса является линейка калифорнийской компании NuForce: AV-процессор AVP-18, предусилитель MCP-18 и два многоканальных оконечника MCA-18 и MCA-20 — поговорим о них подробнее.

Многоканальный усилитель NuForce MCA-18
    Четкая рубленая геометрия лаконичного дизайна всего комплекта тяготеет к милитари-стилю, который был позаимствован у легендарного «стелс» F-117. Модель MCA-18 представляет собой младший 8-канальный усилитель мощности, получивший слим-корпус высотой чуть более 8 см. На лицевой панели присутствует только кнопка включения питания/standby и светодиод синего цвета.

1398252808-NuForce_MCA-18 copy.jpg

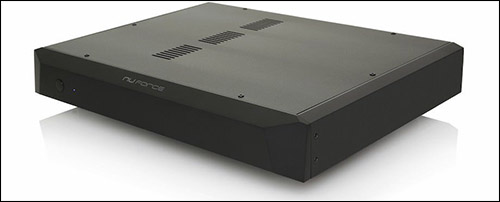

Многоканальный усилитель NuForce MCA-18

    Этот компактный аппарат способен развить мощность в 110 Вт на канал (4 Ом) и 55 Вт (8 Ом). Конструкция модели наследует технологию, которая применялась в топовых моноблоках NuForce серии V3, работающих в классе D. Разработчики также внимательно отнеслись к выбору комплектующих элементов. В итоге удалось достичь точного, хорошо сбалансированного и динамичного звучания с напористым басом, кристальными высокими и ровным СЧ-диапазоном, близким к, не побоимся эпитета, ламповому звучанию.

1398254193-NuForce_AVP-18-back copy.jpg

Многоканальный усилитель NuForce MCA-18, панель коммутации

    Регулировка напряжения в усилителе происходит посредством широтно-импульсной модуляции (ШИМ). В патентованной топологии схем NuForce задействована отрицательная обратная связь. Впечатляет широкий частотный диапазон, находящийся в пределах от 10 Гц до 50 кГц, этого с лихвой хватит и для HD-кинодорожек, и для стерео высокого разрешения. На тыльной панели MCA-18 можно обнаружить 7.1-канальный аналоговый вход RCA и 8 пар винтовых клемм для акустических систем. 12-вольтный триггерный вход позволяет активировать аппарат дистанционно.


Многоканальный оконечный усилитель NuForce MCA-20
    Более крупный многоканальный оконечник MCA-20 обладает серьезным потенциалом. Аппарат выдает внушительные 278 Вт на каждый из восьми каналов при нагрузке в 4 Ом и 150 Вт при 8 Ом. Коэффициент усиления равен 26,5 дБ, что на 3,5 дБ выше, чему у его младшего собрата MCA-18, а чувствительность составляет 91 дБ против 89 дБ у младшей модели.

1398253274-NuForce_MCA-20-back copy.jpg

Оконечный усилитель NuForce MCA-20, панель коммутации

    Компания определяет MCA-20 как усилитель категории High End на базе решений серии моноблоков V3. Блок питания отделен от выходных каскадов, причем сами они смонтированы отдельно (по два канала на одной печатной плате). Блок 7.1-канального входа (RCA) тоже получил отдельную печатную плату. Для подключения колонок имеются 16 винтовых разъемов. Разумеется, присутствует триггерный вход.

1398253302-NuForce_MCA-20-inside copy.jpg

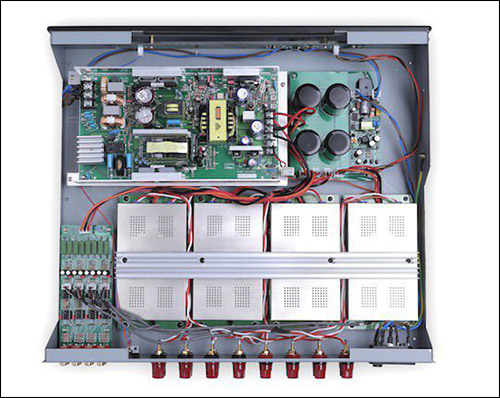

Под «капотом» многоканального оконечного усилителя NuForce MCA-20

    MCA-20 обладает фирменным звуковым почерком, но отличается более мощной динамикой, строгим отношением к деталям и умением строить масштабную сцену с точной локализацией образов в пространстве. Этот компонент станет незаменимым компонентом для озвучивания больших по площади помещений.

1398253355-NuForce_MCA-20 copy.jpg

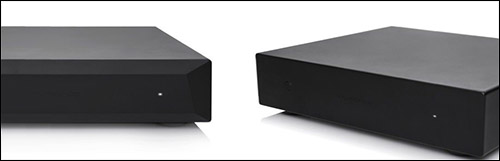

Оконечный усилитель NuForce MCA-20. Слева — дизайн Stealth Pack, справа — дизайн Install Pack

    Модель доступна в двух вариантах дизайна – в классическом прямоугольном (Install Pack) и в «милитаристском» оформлении Stealth Pack.

Многоканальный предусилитель NuForce MCP-18
    В центре фронтальной панели 7.1-канального предусилителя MCP-18 установлен двухстрочный дисплей, экран которого выполнен в форме перевернутой трапеции в унисон с геометрическими формами фасада. На нем отображается информация об источнике сигнала, уровне громкости и данные, связанные с настройкой аппарата. В левой части лицевой панели расположена ручка, которая работает как селектор входов, а также служит для некоторых других функций.

    В регуляторе используется чип MUSES 72320, позволяющий сохранить
точный баланс каналов даже на малых уровнях громкости

    Правую часть фасада симметрично уравновешивает высокоточный регулятор громкости, совмещенный с включателем питания. В регуляторе используется чип MUSES 72320, позволяющий сохранить точный баланс каналов даже на малых уровнях громкости, получив низкий коэффициент искажений и помех в выходных каскадах. Подобная схемотехника дает возможность обойтись без вносящих искажения конденсаторов для фронтальных каналов.

1398253608-NuForce_MCP-18 copy.jpg

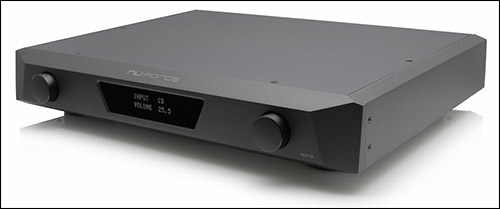

Многоканальный предусилитель NuForce MCP-18

    Полностью балансные цепи аппарата включают в себя операционные усилители, устраняющие фазовые задержки. Имеется возможность настройки каждого канала в соответствии с чувствительностью акустических систем. Специальный релейный контур позволяет приглушить звук на левой, правой и центральной АС. Установленный в блоке питания тороидальный трансформатор обеспечивает качественное питание и минимальный уровень шумов.
1398253634-NuForce_MCP-18-remote.jpg    Модель MCP-18 может похвалиться развитой коммутацией. Для этого достаточно взглянуть на плотно заполненную разъемами тыльную панель аппарата. Присутствуют входы: балансный XLR для фронтальной пары, пара линейных RCA и два 7.1-канальных комплекта RCA. Такой вариант коммутации удобен при подключении фронтальной пары через XLR для подключении высококачественного источника для музыки (DAC/CD), а на RCA вход можно подключить видео-плеер.
    Выходы представлены 7.1-канальным XLR и дублирующим его RCA. Что позволяет подключить к MCP-18 два усилителя, один высококачественный для фронтальной пары, например ламповый усилитель мощности, и многоканальный усилитель мощности для колонок объемного звучания, не потеряв при этом в качестве звучания.

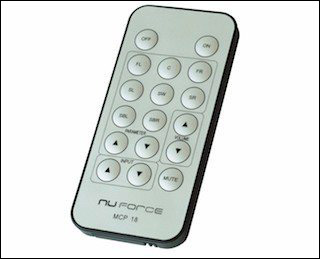

    Триггерный выходной разъем имеет задержку срабатывания в 10 секунд, что помогает обеспечить мягкий старт подключенного к нему оконечника. Установлен интерфейс RS-232 для работы с комплексными системами управления типа AMX или Crestron при интеграции в систему «умного дома». Для управления MCP-18 используется плоский компактный пульт ДУ.

1398253663-NuForce_MCP-18-back copy.jpg

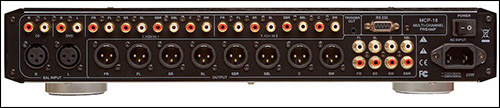

Многоканальный предусилитель NuForce MCP-18, коммутационная панель

    Устройство станет гармоничным звеном системы ДК, однако следует учесть, что работает он только с аналоговыми подключениями. Адекватным компаньоном для такого предусилителя станет Blu-ray-проигрыватель Oppo BDP-105D. Для связки с MCP-18 можно задействовать AV-процессор AVP-18, который обеспечит цифровую коммутацию источников, ну а в качестве оконечника вполне подойдет MCA-18 или MCA-20. Предусилитель удобно использовать для организации би-ампинга. Он также отлично впишется в обычную стереосистему, где проявит себя с наилучшей стороны, так как обладает комплектующими топового уровня, низким КНИ (0,002%) и позволяет получить настоящее аудиофильское звучание.

AV-процессор NuForce AVP-18
    Важное место в театральной линейке NuForce занимает 7.1-канальный AV-процессор AVP-18. Он идеально сочетается с фирменными предусилителями и многоканальными оконечниками серии MCH или MCA. Стилистически он почти полностью повторяет дизайн MCP-18. Расположенная слева ручка здесь служит не только для выбора источника, но и для навигации по меню, которое выводится на экран ТВ, а также для подтверждения выбора его опций (при нажатии ручки). Правый регулятор обеспечивает точную настройку уровня громкости, может участвовать в выборе опций меню и выполняет функции включателя питания при нажатии. Дисплей отображает уровень громкости (0 - 80 дБ) и выбранный источник. Имеется универсальный пульт ДУ, с помощью которого можно управлять видеоисточником и предусилителем MCP-18.

1398254183-NuForce_AVP-18 copy.jpg

AV-процессор NuForce AVP-18

    Устройство заряжено парой 32-битных DSP-процессоров Cirrus Logic (CS497024-CVZ и CS495314-CVZ). Цифроаналоговым преобразованием занимается 8-канальный чип Cirrus Logic CS42528 (24 бит/192 кГц). Процессор работает с 3D Full HD видео, а также HD-аудиокодеками DTS-HD Master Audio и Dolby TrueHD.

    Процессор работает с 3D Full HD видео, а также
HD-аудиокодеками DTS-HD Master Audio и Dolby TrueHD

    В топологии схем используются инновационные технологии, применявшиеся в некоторых внешних ЦАПах NuForce. Хорошо продуманные аналоговые цепи соответствуют аудиофильскому уровню.

1398254193-NuForce_AVP-18-back copy.jpg

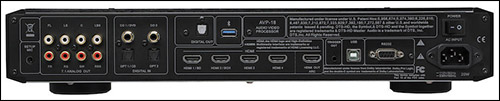

AV-процессор NuForce AVP-18, коммутационная панель

    Для многоканальной калибровки колонок есть встроенная система, использующая для этих целей микрофон, который подключается к 3,5 мм выходу на тыльной панели корпуса. Для тех энтузиастов, кто не привык доверять автоматике, доступны более подробные ручные регулировки, в том числе высокоточная настройка фильтров НЧ для каждой АС с помощью эффективной функции Bass Management и 11-полосный программируемый параметрический эквалайзер для 5 каналов (3-полосный для канала сабвуфера).

1398254204-8V8A0418 copy.jpg

Пульт ДУ для AV-процессора NuForce AVP-18

    Модель AVP-18 имеет только цифровые входы: четыре HDMI 1.4 по паре коаксиальных и оптических. Выходы: HDMI 1.4, оптический и аналоговый 7.1-канальный RCA. Процессор оснащен USB-входом, который зарезервирован для доступного в будущем в качестве опции Bluetooth-модуля, а также USB (тип B) для подключения к компьютеру с целью обновления прошивки. Также присутствует триггерный выход и интерфейс RS-232 для управления моделью с помощью систем типа Crestron.

Разделение труда

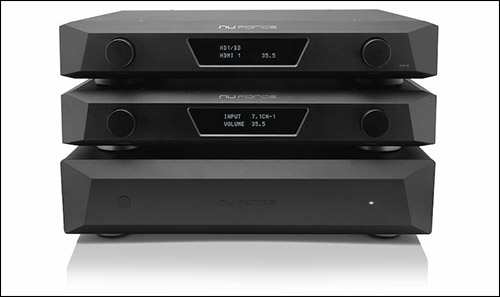

    В основу кинотеатральной серии NuForce положена концепция «разделения труда», т.е. все основные функции, присущие современной системе ДК, были распределены между отдельными компонентами, каждый из которых имеет свою специализацию. Естественно, в таком случае приходится идти на некоторый компромисс, связанный с возросшим количеством межблочных соединений.

1398252274-nuforce-set copy.jpg

     Тем не менее такое решение позволяет получить более серьезный результат, а также обеспечивает значительный прирост в мощности. Каждый компонент имеет собственный источник питания и не оказывает существенного влияния на внутренние элементы своего соседа по стойке. Поэтому серия AV-компонентов NuForce в первую очередь адресована самым требовательным любителям систем домашнего кинотеатра.
