Усилитель для наушников AudioValve VERTO

25.08.2014 Возврат к списку Просмотрено: 789 раз
    Рынок Hi-Fi-наушников сегодня - один из наиболее быстро растущих в аудиоиндустрии. Практически каждый месяц появляются новые модели стереотелефонов, но при всех своих различиях 99 процентов из них (если речь идет о полноразмерных наушниках), выполненных на базе классических динамических или планарных излучателей. Однако из любого правила есть свои исключения, и в данном случае имя такого исключения - STAX. Наушники этой японской фирмы пользуются заслуженно высокой популярностью среди аудиофилов всего мира, а такие модели, как SR-007 и SR-009 давно уже имеют статус референсных.
    В наушниках STAX используются электростатические излучатели, которые по принципу работы отличаются от динамиков. Соответственно, для них не подходят усилители для "обычных" наушников, и их нельзя подключить к соответствующему выходу аудиоаппаратуры. Для воспроизведения звука стереотелефонам STAX требуется высокое поляризующее напряжение, поэтому компания выпускает собственные усилители для своих наушников.
    Однако как быть тем меломанам, кто хотел бы использовать для прослушивания музыки через наушники STAX какой-нибудь другой аппарат? Увы, такие усилители практически отсутствуют, а уж если нужна универсальная модель, способная работать еще и с динамическими наушниками, выбор еще более сокращается.
    Компания AudioValve, внимательно изучив эту ситуацию, решила разработать собственный усилитель для наушников STAX, который получил название VERTO.

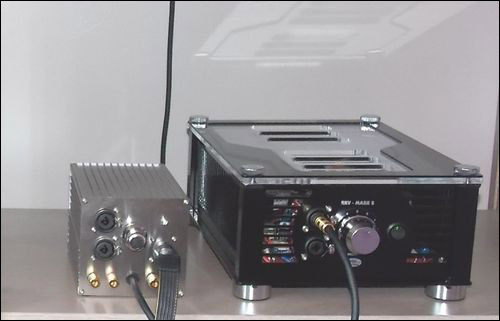

500x1000px-LL-8066feab_191961Sanstitre copy.jpg

Ничего лишнего
    Идея, лежащая в основе конструкции VERTO, довольно проста. Если главным требованием, предъявляемым наушниками STAX к усилителю, является высокое напряжение смещения, то почему бы не использовать для этой цели повышающий трансформатор? Именно так и было сделано, поэтому фактически усилитель VERTO имеет пассивную конструкцию, и правильнее будет называть его согласующим устройством. Этот блок компания AudioValve разрабатывала в первую очередь для использования со своими ламповыми усилителями для наушников RKV MKII и RKV MKIII, однако, разумеется, VERTO можно подключить и к другим усилителям, обладающим низким выходным импедансом и развивающим в нагрузке высокое напряжение.
    На самом деле, подобные устройства на базе повышающих трансформаторов для наушников STAX уже разрабатывались ранее, однако в VERTO данное решение доведено практически до совершенства. Не секрет, что трансформатор потенциально обладает значительными показателями собственной индуктивности и емкости, в результате чего способен искажать звук. Перепробовав большое количество выходных согласующих трансформаторов, специалисты AuidoValve остановились на продукции фирмы Pikatron, как обладающей минимальной емкостью и индуктивностью. Кроме того, для снижения слышимых искажений звука в VERTO применяются трансы с небольшим коэффициентом трансформации - от 1 до 5. Так как трансформаторы для VERTO были изготовлены Picatron по спецификациям AudioVаlve, их характеристики полностью соответствуют требуемым для правильной работы устройства. В каждом стереоканале установлен собственный трансформатор. Для внутренней проводки в блоке используется кабель с посеребренным медным проводником, изготовленный ведущей немецкой специализированной компанией. Внешний диэлектрик провода выполнен из тефлона с дополнительным слоем силикона, что полностью исключает опасность высоковольтного пробоя изоляции. Металлический корпус предотвращает возникновение перекрестных помех между VERTO и расположенным поблизости аудиооборудованием.
    Согласующее устройство VERTO рассчитано на работу как с новыми моделями наушников STAX, требующими напряжение смещения 580В, так и с 300-вольтовыми стереотелефонами прежних лет выпуска. Для этого на передней панели блока смонтировано универсальное 6-контактное гнездо в корпусе из тефлона, подходящее к штекерам обоих типов наушников STAX. В свою очередь VERTO подсоединяется к стандартному гнезду выхода на наушники (6,3 мм) обычного усилителя с помощью высококлассного несъемного кабеля длиной 60 см.
    Однако на этом возможности VERTO не заканчиваются. К устройству можно также подключить низкоимпедансные (8Ом или 32Ом) динамические или планарные наушники, для чего блок оснащен двумя комбинированными разъемами jack/XLR. Это может быть полезным, например, для ламповых усилителей с бестрансформаторным выходом, плохо согласующихся со стереотелефонами с низким сопротивлением. И, наконец, VERTO имеет винтовые гнезда для подсоединения акустических систем, обладающих высокой чувствительностью. Конечно, большое помещение таким образом озвучить не удастся, но для настольной кабинетной системы, работающей совместно с ПК, выходной мощности будет вполне достаточно.

Основные технические характеристики VERTO
  • Совместимость со всеми наушниками STAX (напряжение смещения 580В и 300В)
  • Три режима работы для наушников STAX, два режима 8Ом и 32Ом
  • Разъем в корпусе из тефлона для 5 и 6-контактных штекеров STAX
  • Два комбинированных разъема Jack/XLR для подключения динамических или планарных наушников
  • Винтовые разъемы для подключения акустики
  • Несъемный кабель длиной 60см для подключения к выходу усилителя для наушников
  • Частотный диапазон до 100кГц (при емкости нагрузки 470пФ)
  • Габариты (ш х в х г) - 110 х 105 х 165мм

Источник: Информационный бюллетень компании «НОТА+»
