ISOL-8 High Performance: тока чистота

02.09.2014 Возврат к списку Просмотрено: 677 раз
    И снова о здоровом питании техники. Мы уже рассказывали, каких высот достигнет ваша техника с сетевыми фильтра ISOL-8 топовой серии Audiophile (PowerStation и Substation), подробней читайте здесь. Считается, что линейка сетевых фильтров ISOL-8 High Performance — это демократичная, недорогая техника в сравнении с флагманами. Однако на практике оказывается, что возможностей фильтров серии High Performance хватает с избытком для решения проблем, связанных с защитой и очисткой питания Hi-Fi и High-End-систем.

Сетевые фильтры MiniSub Wave и MiniSub Axis
    Главная роль здесь отведена двум сетевым фильтрам: MiniSub Wave и MiniSub Axis, которые позаимствовали часть технологии у флагманского семейства SubStation. Устройства оснащены защитой от импульсных скачков напряжения и используют одинаковое стальное шасси.

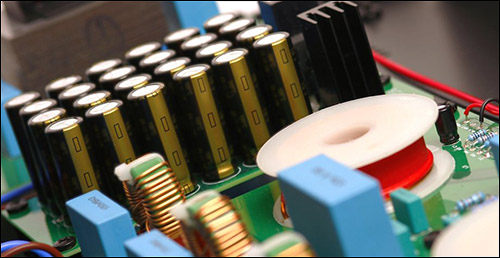

1408964343-isol-8-axis copy.jpg

Фото трансмодального фильтра, а его схему можно посмотреть в статье «Английские сетевые фильтры ISOL-8: гарант чистого питания»

    Модель MiniSub Axis отличается дополнительной цепью, устраняющей постоянную составляющую (ПС) в сети. ПС выражается в слышимом гуле, исходящем от трансформатора усилителя. ПС негативно влияет на его КПД, соответственно звук становится менее подвижный, ухудшается атака, динамика кажется вялой. Вот со всеми этими бедами и призван бороться фильтр, названный разработчиками Axis.

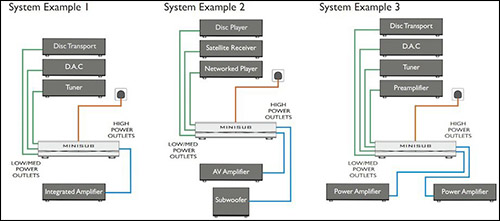

1408964780-isol-8-connect copy.jpg

    Варианты интеграции сетевых фильтров ISOL-8 MiniSub Wave и MiniSub Axis в домашнюю систему

    В обоих фильтрах в центре фронтальной алюминиевой панели установлен LED-индикатор подачи питания, а шесть розеток Schuko оснащены крышками, предохраняющими их от попадания пыли. Две розетки с максимальным током потребления в 10 А предназначены для энергоемкой аппаратуры (оконечники, полные усилители, сабвуферы и др.) и оснащены фильтром, рассчитанным на работу с большими токами. Остальные четыре имеют запас в 6 А и используются для компонентов с низким/средним потреблением (источники сигнала, ЦАПы и т.п.), причем каждая из них получила фильтрующий контур с трансмодальной топологией схем.

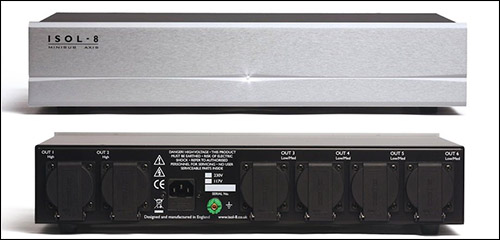

1408975838-isol-8-axis copy.jpg

Сетевой фильтр ISOL-8 MiniSub Axis. Внешне он ничем не отличается от модели MiniSub Wave, но в нем присутствует контур Axis, устраняющий постоянную составляющую в сети

   Такие контуры подавляют наводки, передающиеся от соседних компонентов, и устраняют синфазные и дифференциальные помехи. Особое внимание уделено комплектующим: используются заказные дроссели, конденсаторы Evox, катушки Mundorf с намоткой из бескислородной меди.

Распределители питания PowerLine
    В серию PowerLine, которая тоже относится к категории High Performance, входят пять компактных распределителей питания. Большинство из них оснащено фильтрами и может работать в качестве сетевых кондиционеров. Модели помещены в продолговатый антивибрационный корпус (ШхВхГ: 400 x 83 x 88 мм), верхняя панель которого представляет собой 6 мм пластину из анодированного алюминия. Розетки оснащены крышками, соответствующими классу защиты IP54 от пыли и грязи. Модели отличаются отличным соотношением цена/качество.

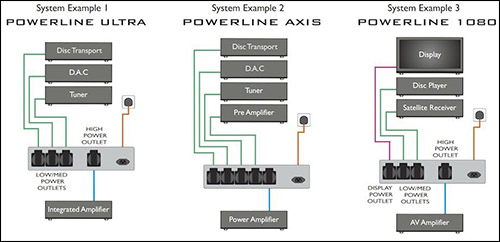

1408965651-isol-8-powerline-scheme copy.jpg

Варианты интеграции распределителей ISOL-8 PowerLine в домашнюю систему

Для внутренней проводки используется кабель с посеребренными медными проводниками и тефлоновой изоляцией. В комплект не входит сетевой шнур, что обеспечивает свободу в плане выбора качественных силовых кабелей. Вместо штатного сетевого разъема IEC при необходимости можно заказать профессиональный Neutrik powerCON.
Серию открывает базовая модель PowerLine – классический распределитель питания, имеющий на борту шесть розеток Schuko (макс. ток: 10 А).

1408964981-isol-8-powerline-plus copy.jpg

Распределители питания ISOL-8 PowerLine и PowerLine Plus внешне выглядят одинаково (распознать их можно по названию на передней панели), однако внутри Plus-версия отличается

Следующим в линейке идет распределить Powerline Plus, он дополнительно оснащен дросселем, который фильтрует радиочастотные шумы и помехи в цепи заземления. Его входное гнездо Oyaide имеет контакты с родиевым покрытием, защищающим их от коррозии и истирания. Сетевыми помехами занимается однополюсный шунтирующий фильтр. В итоге обеспечивается прямое подключение основного и нейтрального проводов к нагрузке, а также эффективное устранение помех без ограничения по величине пропускаемого максимального тока.

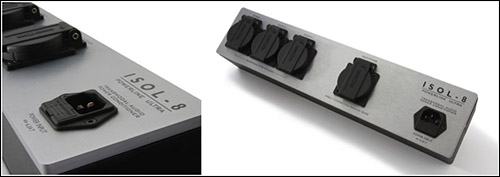

1408965162-isol-8-powerline-ultra copy.jpg

Распределитель питания ISOL-8 PowerLine Ultra

    Модель Powerline Ultra — это полный сетевой кондиционер, созданный специально для аудиосистем и имеющий предохранитель для защиты от импульсных токов. Одна из ее четырех розеток, именуемая «Direct Connection» («прямое подключение»), оптимизирована для сильноточных потребителей (усилителей мощности и др.) и оснащена шунтирующим фильтром, предназначенным для работы с большими токами. Максимальный ток: 10 А. Остальные три (макс. ток: 6,3 A) служат для подключения источников, предусилителей и других маломощных компонентов и включают в себя трансмодальные фильтры, подавляющие сетевые помехи и препятствующие взаимному влиянию компонентов друг на друга.

1408965241-isil-8-powerline-axis copy.jpg

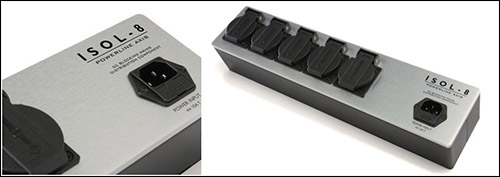

Распределитель питания ISOL-8 PowerLine Axis

    5-розеточная модель PowerLine Axis позволяет скорректировать форму сетевого напряжения и подавить постоянную составляющую в сети, которая возникает вследствие искажения формы синусоиды по причине загрязнений на линии. Помимо штатной защиты от импульсов/скачков напряжения, фильтр Axis препятствует магнитному насыщению трансформаторов блока питания, которое становится причиной их механического гула.

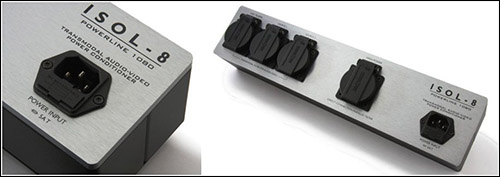

1408965433-isol-8-powerline-1080-1 copy.jpg

Распределитель питания ISOL-8 PowerLIne 1080

    Распределитель PowerLine 1080 разработан для AV-систем и оснащен четырьмя розетками, одна из которых получила фильтр для подавления шумов, генерируемых блоками питания телевизоров, мониторов и прочих видеодисплеев. Розетка Direct Connection предназначена для работы с компонентами, потребляющими много тока, и имеет запас в 10 A. Оставшиеся две розетки, укомплектованные трансмодальными фильтрами, питают аппаратуру с низким/средним потреблением. Предохранитель PowerLine 1080 защитит от всплесков напряжения.


Сетевые кондиционеры CleanLine²
    Сетевой кондиционер CleanLine² имеет 6 розеток, две из которых используются для энергоемких компонентов (усилители, видеопроекторы и др.), а остальные четыре – для маломощных устройств: источников сигнала, ЦАПов и т.п. Дизайн механически стабилизированного полноразмерного корпуса с фронтальной алюминиевой панелью выполнен в аскетичном стиле. В первых двух розетках используется составной фильтр, реализованный на параллельных компонентах во избежание каких-либо помех и ограничений по потреблению току.

1408965879-Isol-8_Cleanline copy.jpg

Сетевой кондиционер ISOL-8 Cleanline 2
    Остальные четыре фильтруются низкочастотным дросселем, который минимизирует сетевые помехи и устраняет влияние искажений, передающихся от мощных компонентов, подключенных к розеткам 1 и 2. Предохранители установлены на участках «нейтраль – земля» и «главный провод – земля». В центр фасада встроен индикатор, указывающий на включение в сеть и на исправность предохранителей. CleanLine² не комплектуется силовым кабелем. В системах высокого разрешения в связке с CleanLine² для оконечников рекомендуется использовать фирменный фильтр SubStation HC.

Сетевой кондиционер для телевизоров VMC1080
    Хоть это устройство и не входит в серию High Perfomance, он близок к ней по ценовой категории и популярности у покупателей, поэтому мы решили упомянуть его в этом материале. Для различных типов дисплеев, панелей, ТВ и видеопроекторов инженеры ISOL-8 разработали этот полезный сетевой кондиционер — VMC1080. Комбинированная фильтрация защищает как от дифференциальных, так и от аддитивных помех (помех, которые суммируются с видеосигналом).

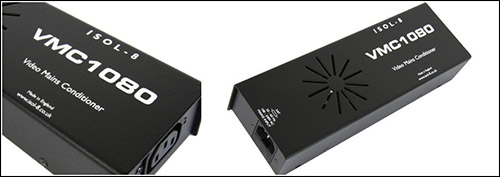

1408966275-isol-8-vmc1080 copy.jpg

Сетевой кондиционер ISOL-8 VMC1080

    Компактный аппарат устранит искажения, создаваемые импульсными блоками питания дисплеев, подавит сетевые шумы, и защитит видеокомпоненты от бросков напряжения, обеспечивая при этом хорошо сфокусированную картинку без «дрожания». Модель имеет металлический корпус с вентиляционными отверстиями в верхней части. Вход/выход IEC поможет в случае последовательного подключения. В комплект входят крепежные элементы для закрепления VMC1080 на стене.

Источник: www.stereo.ru
