ISOL-8 Custom Install: сила всей системы

20.09.2014 Возврат к списку Просмотрено: 626 раз
    В третьем обзоре продукции британской фирмы ISOL-8 мы расскажем о системах работы с электрическим током, которые находятся на грани между домашней и профессиональной техникой, например, серия Connect System даже разрабатывалась в сотрудничестве с Genesis Technologies, имеющей большой опыт в организации профессиональных инсталляций. И немного поговорим о проводах, ведь они также влияют на общий уровень качества всей системы.

Connect System: связанная система
    Ключевым компонентом в линейке профессиональных продуктов ISOL-8 Custom Install — является модульная система Connect System. Она включает несколько типов компонентов: распределитель, секвенсор питания и фильтр сетевых помех. Главное место в системе отведено контроллеру Connect Controller, работающему в связке с ведомыми модулями Connect Slave, оснащенными розетками. Connect Controller задает последовательность и режимы безопасного включения/выключения этих розеток, к которым подсоединяются AV-компоненты.

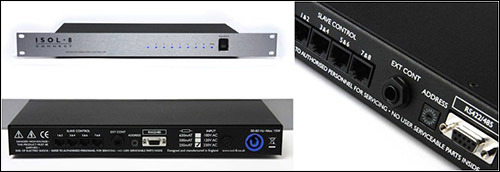

1411393829-isol-8-connect copy.jpg

Распределитель ISOL-8 Connect Controller

    На фасаде Connect Controller имеется только тумблер питания с индикатором и восемь контрольных светодиодов. К нему по RJ45 можно подсоединить до четырех приборов Connect Slave, каждый из которых обслуживает по два канала и две группы розеток соответственно.
    Комбинации задержек и последовательностей включений и выключений розеток задается через компьютер или комплексную систему управления, подключенную через интерфейс RS-422/485 с опторазвязкой (или опционально доступный RS-232). Для контроллера может быть выбран один из 13 адресов, причем по одному адресу можно параллельно подключить два таких контроллера. Также задать режимы работы розеток можно посредством встроенного в заднюю панель поворотного адресного переключателя со шкалой. Для управления с помощью внешних устройств имеется вход TRS (6,3 мм).

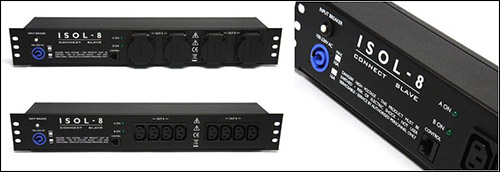

1411394012-isol-8-connect-slave copy.jpg

Фильтр сетевых помех ISOL-8 Connect Slave. Он управляется контроллером ISOL-8 Connect Controller

    Каждый компонент системы Connect Controller традиционно предназначен для установки в рэковые стойки стандарта 1U. Connect Slave крепится к тыльной части стойки для более удобной коммутации компонентов и подключается к контроллеру через разъем RJ45. Доступна версия с розетками американского, английского или европейского образца (Schuko с крышками, по две в одной группе), а также вариант с IEC-разъемами (по четыре в группе). В Connect Slave установлена защита от бросков напряжения, фильтры для очистки питания и минимизации взаимного влияния AV-компонентов друг на друга. В корпусы контроллера и модулей встроены гнезда powerCON (20 А) для силового кабеля. Отметим, что ConnectSystem можно подключить к локальной сети и управлять системой дистанционно.

The Grid: энергетическая система
    В линейку Custom Install входит профессиональный 12-канальный фильтр-распределитель The Grid, специально разработанный для системы с большим количеством AV-компонентов. Из дюжины гнезд IEC, четыре предназначены для сильноточных моделей — усилителей мощности, проекторов и т.п. Подача питания на The Grid организована с помощью разъема powerCON (20 А), причем при прямом подключении к сетевой линии становится доступной токовая мощность в 20 А, а при коммутации через домашнюю розетку – 13 А.

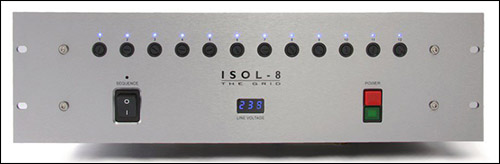

1411393070-The_Grid_Front copy.jpg

Фильтр-распределитель ISOL-8 The Grid

    Полноразмерный стальной корпус The Grid соответствует рэковому стандарту 3U и имеет переднюю алюминиевую панель с титановой отделкой. На фасад выведен 2-полюсный автоматический выключатель, срабатывающий в случае превышения порогового показателя тока, кнопка Sequence для активации последовательного включения розеток и 12 гнезд для плавких предохранителей, над каждым из которых установлен контрольный LED-индикатор. В панель встроен мини-дисплей, отображающий среднее квадратичное значение питающего напряжения на входе.

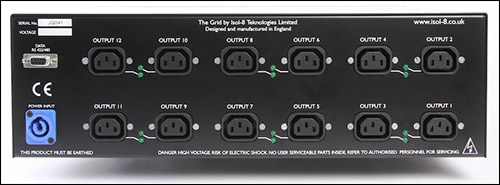

1411393082-The_Grid_Rear copy.jpg

Коммутационная панель фильтра-распределителя ISOL-8 The Grid

    Каждый из 12 каналов оснащен широкополосным фильтром и защитой от скачков напряжения. При этом обеспечивается не только подавление помех, распространяющихся по общей линии питания, но и устранение перекрестного загрязнения сети, когда шумы, создаваемые одним компонентом, влияют на характеристики соседнего компонента.

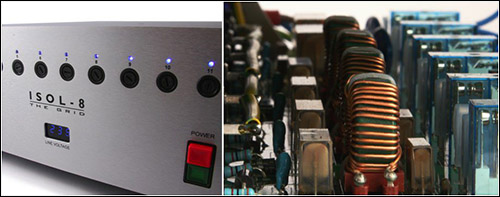

1411393094-isol-8-the-grid copy.jpg

Фильтр-распределитель ISOL-8 The Grid

    The Grid оснащен интерфейсом RS-422/485, позволяющим подсоединить его к компьютеру и осуществлять управление питанием, включая и выключая выходы в заданной последовательности и с определенными задержками. Например, благодаря индивидуальным настройкам задержки активации каждого из 12 каналов можно избежать возникновения больших пусковых токов, вызывающих срабатывание автовыключателя или перегорание предохранителей. Штатное программное обеспечение позволяет в реальном времени отслеживать состояние выходов IEC и предохранителей, контролировать и устанавливать задержки активации каналов и др.

В чем сила, кабель?
    Правильное питание AV-компонентов во многом зависит от качества силовых кабелей. Компания ISOL-8 учла и этот аспект, выпустив референсную флагманскую модель IsoLink Reference (внешний диаметр: 12 мм, длина: 1,5 м). Особое внимание разработчики уделили выбору проводников, площадь поперечного сечения каждого из которых составляет 2 кв. мм, а материалом для них служит медь OFC (99.99999%). Даже примеси серебра, которые присутствуют в этой меди, имеют высокий показатель степени очистки.

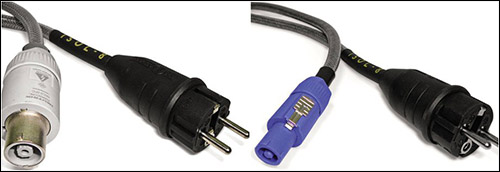

1411394383-Neutrik copy.jpg

Сетевые кабели ISOL-8 IsoLink Neutric 20 (справа) и Neutric 32 (слева)

    В процессе производства IsoLink Reference используется процедура отжига, снимающая механические напряжения в проводниках, а на проводники в этот момент подается ток для формирования крупных кристаллов и повышению проводимости. В роли изолятора выступает полиолефин (синтетический полимер) с наполнителем из вольфрамового порошка.
    Конструкция IsoLink Reference оптимизирована для сведению к минимуму взаимное влияние проводников друг на друга. Экран из медной фольги защищает кабель от электромагнитных помех. В качестве соединителей применяется сетевой разъем и вилка Oyaide с родиевым покрытием. Доступны версии с разъемами Neutrik powerCON. Надежная синтетическая оболочка кабеля предохраняет его от разрывов и отличается устойчивостью к износу.
    В серию IsoLink также входят силовые кабели других ценовых категорий, которые отличаются типами разъемов. В их конструкции используются многожильные проводники, изготовленные из меди OFC (общая площадь сечения: 3х2,5 кв. мм). Внешний диаметр каждой модели составляет 12 мм, а длина в стоке – 1,5 м. Доступны заказные варианты с другой длиной. Защиту от радиочастотных помех обеспечивает медный экран, а в качестве диэлектрика задействован огнестойкий ПВХ, соответствующий стандарту CEI 20-22/II. Для защиты от механического воздействия используется гибкая огнестойкая внешняя оболочка.

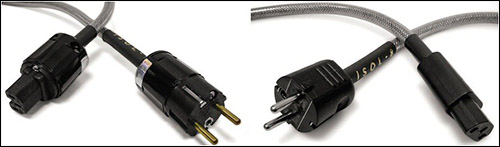

1411394663-isolink-1-2 copy.jpg

Сетевые кабели ISOL-8 IsoLink 1 (справа) и IsoLink 3 (слева)


    Все модели маркируются в соответствии с используемыми разъемами и вилками. Кабель IsoLink 1 имеет вилку ABL-Sursum и разъем Schurter IEC, IsoLink 2 получил такую же вилку, но другой разъем (Furutech FI-15 G IEC с позолоченными контактами). Обе модели имеют предохранители (10 A). В моделях IsoLink 20 и IsoLink 32 – разъемы Neutrik powerCON, соответственно, на 20 и 32 А. Все три шнура оснащены 16-амперными предохранителями. Кабели IsoLink PS и PO имеют соединители powerCON и сетевые разъемы, соответственно, Schurter IEC и Oyaide IEC.
    Профессиональная серия Custom Install и набор фирменных силовых кабелей обеспечат все необходимое для качественного питания всех без исключения AV-компонентов в самых серьезных инсталляциях.


Источник: журнал Stereo&Video
