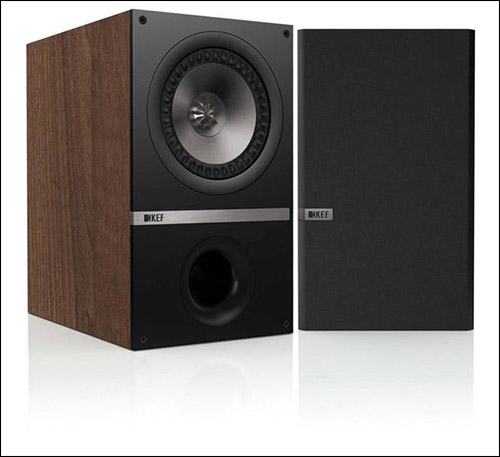

Полочные АС KEF Q300

12.10.2014 Возврат к списку Просмотрено: 690 раз
    KEF Q300 представляет собой «старший» из двух «полочников», входящих в знаменитую Q-серию компании KEF, которая претерпевая регулярные обновления, ведет свою родословную с 1988 года. В основе конструкции акустики данной серии лежат многие технологии и решения, которые родились при работе над эпохальным проектом KEF Concept Blade. Ключевой же, по нашему мнению, является примененная в этих акустических системах технология коинцидентного драйвера Uni-Q, которой была посвящена подробная статья «KEF – впечатляющая технология Uni-Q», опубликованная на нашем ресурсе.

62ce1429d5 copy.jpg

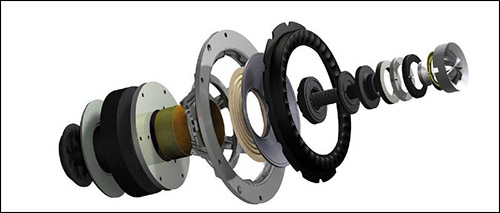

 Конструкция модуля Uni-Q

    Если коротко, то Uni-Q – это технология изготовления динамиков акустических систем, при которой твитер помещается в акустическом центре СЧ-динамика. Такая схема расположения получила название коинцидентной, причем важно понимать, что твитер и СЧ динамик в данном случае представляют собой единый модуль. По своим акустическим характеристикам такой модуль в высокой степени аналогичен точечному звуковому источнику. Звук, излучаемый модулем Uni-Q, имеет высокую когерентность, широкую дисперсию и, в частности, равномерную внеосевую характеристику.
    Твитер акустических систем имеет весьма необычную конструкцию. При его проектировании разработчики компании активно использовали методы математического моделирования и пришли к выводам, что существует две оптимальных формы твитера – эллиптическая и сферическая. Эллиптическая форма позволяет получить наилучшие механические характеристики, а сферическая – оптимальна в акустическом плане (для излучения звука). В результате специалисты KEF приняли решение о производстве твитера достаточно сложной конструкции – он представляет собой сферический купол, расположенный на эллиптической основе.

d39fdce8ed copy.jpg

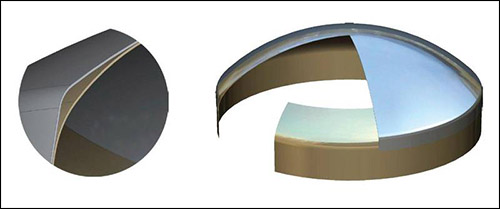

Твитер Stiffened Dome представляет собой купольную диафрагму
на эллиптической подложке

     6c5e76501b copy.jpg
70e1c9fcab copy.jpg

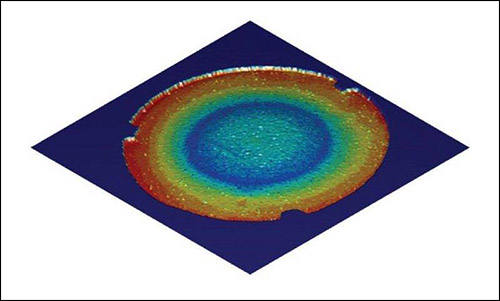

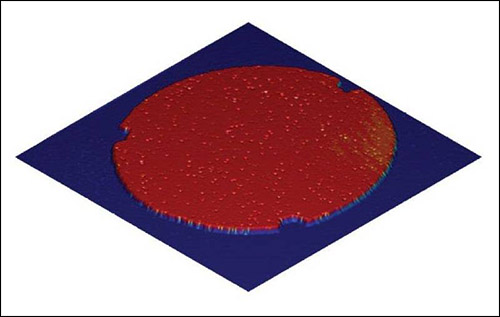

Скан поверхности обычного твитера и твитера Stiffened Dome на ВЧ,
полученный с помощью лазерного виброметра

    Практически все акустические системы KEF современных линеек оснащаются запоминающимся внешним элементом – звуковым волноводом твитера Tangerine. Лепестки волновода Tangerine, во-первых, позволяют защитить купольную диафрагму твитера от механических повреждений (сразу вспоминается история, когда в специализированный hi-fi салон зашла пара с ребенком, и пока родители обсуждали с консультантом детали их будущей системы, деятельное чадо прошлось вдоль ряда выставленной акустики и понажимало пальчиком, на все твитеры – последствия для металлических диафрагм, как вы понимаете, оказались не самыми веселыми). Во-вторых, Tangerine служит для лучшего акустического согласования твитера с окружающим воздухом.

b7fa7b3b56 copy.jpg

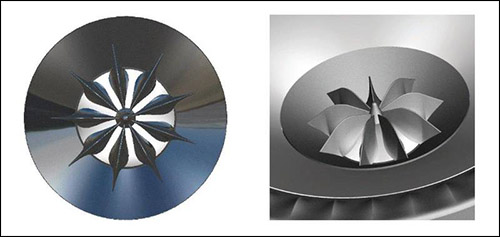

Волновод Tangerine служит как для защиты, так и для лучшего
акустического согласования твитера с окружающим воздухом

    С обратной стороны купола твитера KEF Q300 находится специальная герметичная камера (имеющая форму трубки), заполненная демпфирующим материалом. Воздух в этой трубке работает как пружина и позволяет лучше задемпфировать драйвер и снизить искажения.

ebfafc2be7 copy.jpg

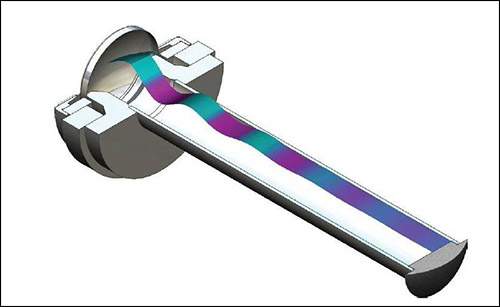

Схема твитера со специальной демпфирующей камерой

    Среднечастотный динамик KEF Q300 также имеет несколько фирменных особенностей. К примеру, здесь применена технология Cone Breakup Control для оптимальной развязки диффузора с моторной системой динамика и снижения резонансов на средних частотах.

      RTEmagicP_Large_Magnet_Driver copy.jpg
RTEmagicP_Aluminium_Voicecoil_01 copy.jpg

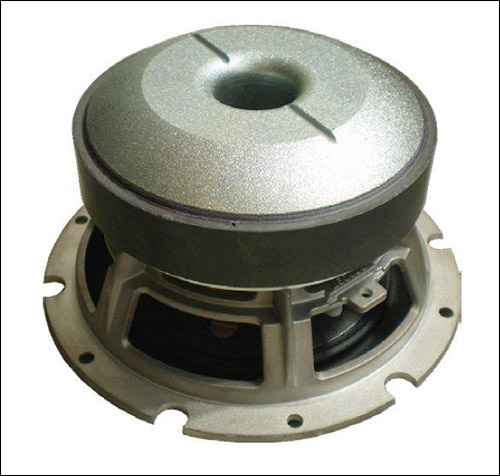

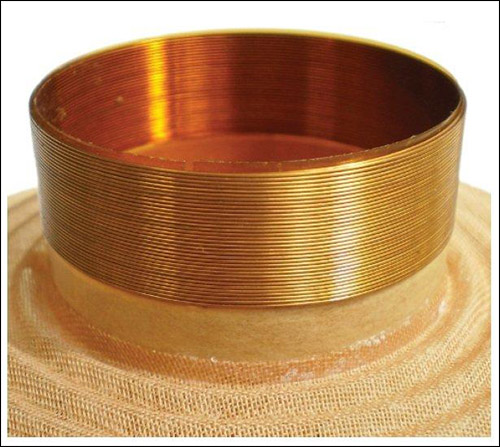

В конструкции НЧ-динамика применен крупный магнит,
а звуковая катушка намотана алюминиевой проволокой

5447542ea1 copy.jpg

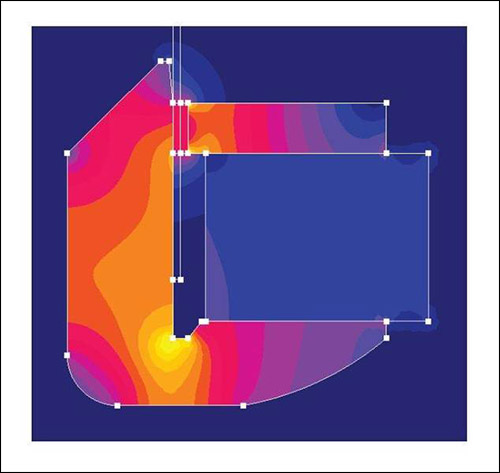

Компьютерная модель (Методом Конечных Элементов)
магнитной системы СЧ-динамика

    Также отметим, что в конструкции самой моторной системы применен крупный магнит с длинноходной катушкой, которая намотана алюминиевой проволокой для снижения веса и соответственно улучшения динамики.

a9a0b9538b copy.jpg

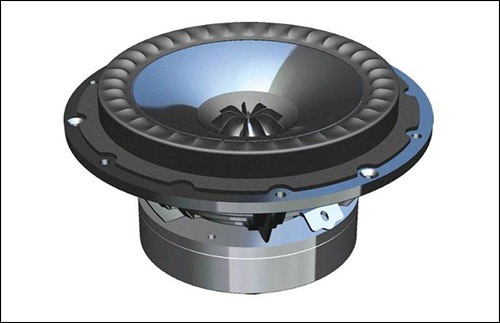

Внешний вид динамика с подвесом Z-Flex

    Фирменный подвес Z-Flex имеет характеристики упругости, которые обеспечивают ему лучшую податливость при низкочастотных колебаниях, чем среднечастотных. При этом специальные ребра подвеса формируют своеобразный волновод, снижая дифракцию ВЧ-звука, излучаемого твитером.

     RTEmagicP_Z-Flex_Backward copy.jpg
RTEmagicP_Z-Flex_Forward copy.jpg

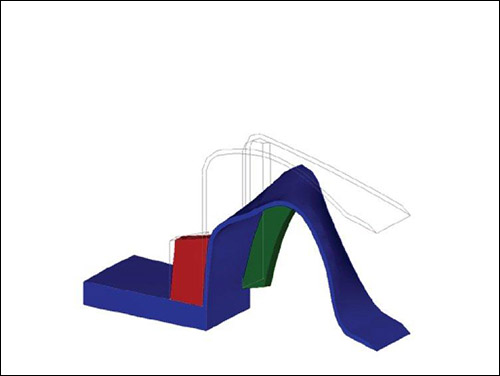

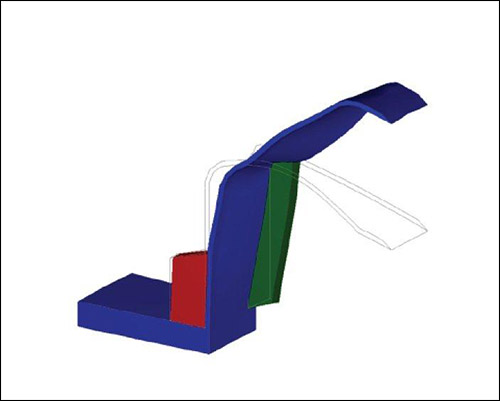

Компьютерная модель (МКЭ) деформации подвеса Z-Flex при движении диафрагмы вперед и назад

RTEmagicP_Difraction_UniQ copy.jpg
RTEmagicP_Difraction_UniQ_ZFlex copy.jpg

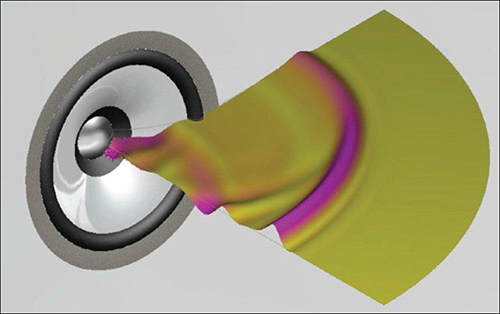

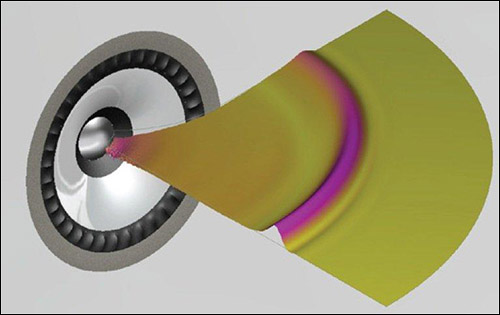

Компьютерная модель (МКЭ) дифракционной картины обычного динамика Uni-Q и динамика Uni-Q с подвесом Z-Flex

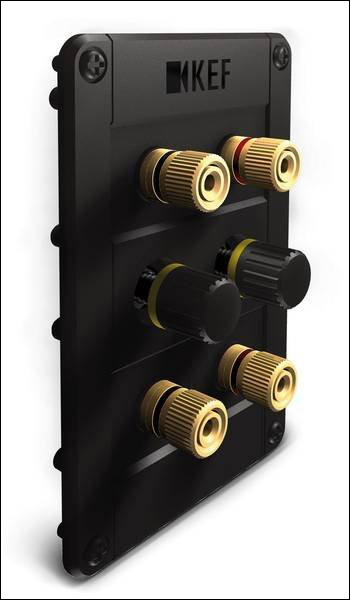

    Акустические терминалы громкоговорителей предусматривают возможность подключения по биампингу/бивайрингу, при этом здесь предусмотрено оригинальное решение – внутренние перемычки, которые замыкаются и размыкаются при вращении специальных рукояток, расположенных здесь же на терминальной площадке.

RTEmagicP_e7dcc4ddee copy.jpg

    Акустические системы KEF Q300 имеют современный прямоугольный дизайн – от закругленных форм Q-серии прошлого поколения не осталось даже намека.
    Заслуживает внимания и специальное экологичное покрытие корпуса АС – оно изготовлено из переработанных древесных волокон и предусматривает четыре варианта расцветки – «Белый», «Черный Дуб», «Английская Вишня» и «Европейский Орех».
    KEF Q300 обладают именно тем качеством, за которое мы так ценим акустику прославленного британского бренда, а именно универсальностью. Они хорошо работают с усилителями как малой, так и высокой мощности и не имеют выраженных жанровых предпочтений. Акустика имеет некоторые особенности, например, чуть резковатые высокие частоты и временами слишком размашистую звуковую панораму, но проявление этих особенностей имеет характер нюансов и, если вспомнить о цене акустики, то не заслуживает серьезного внимания.

75d34123db copy.jpg

Впечатление
    KEF Q300 – это настоящая находка для тех, кто ценит передачу звуковой панорамы. Думаем, что на рынке можно найти не так уж и много акустических систем, даже относящихся к гораздо более высокому ценовому диапазону, которые могли бы составить конкуренцию KEF Q300 в данном аспекте. Эти относительно небольшие полочники умудряются воссоздавать действительно 3-мерную картину, передавать масштаб исполнения и даже нюансы атмосферы концертного зала. Звуковая панорама временами воспринимается даже излишне масштабной, но музыкальные образы не размываются и локализуются в пространстве достаточно четко.
    Звучание колонок имеет корректный частотный баланс. Они воспроизводят достаточно плотный и глубокий по меркам полочников бас и имеют высокую детальность на высоких частотах. Оборотной стороной этой детальности становится чуть резковатое, назойливое звучание на ВЧ, впрочем, эту особенность мы бы не назвали особенно критичной.
Середина частотного диапазона передается KEF Q300 очень корректно, в частности человеческий голос обладает высокой правдоподобностью. Отдельно хочется похвалить KEF Q300 за способность воспроизведения тихих звуков без серьезных потерь в детальности и динамике воспроизведения.
    Полочники KEF Q300 можно использовать как на фронтальных каналах небольшой стереосистемы или домашнего кинотеатра, так и на сурраунд-каналах аудиосистемы объемного звучания. Способность этих полочников к передаче объемной звуковой панорамы придется в домашнем кинотеатре как нельзя более кстати.
