Нельсон Пасс и продукция Pass Labs 2015 года

10.02.2015 Возврат к списку Просмотрено: 1084 раз

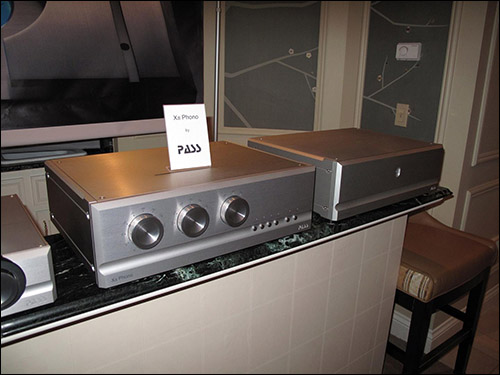

Xs Phono: Dual Chassis Двукорпусный фонокорректор по схеме «двойное моно»
    Это сложный продукт для компании, для которой предметом гордости служит простота в соединении с высоким качеством, и если с его помощью предполагается усиливать входной сигнал в диапазоне напряжений от микровольтов до вольтов и формировать его амплитудно-частотную характеристику (по стандарту RIAA), то надо будет, чтобы вы правильно выполнили многие действия.
    Начнем с поступления сигнала на вход устройства; на этом этапе мы используем для каждого из трёх входов три разные усилительные платы, чтобы избежать использования реле для коммутации сигналов с низким уровнем напряжения. Хотя обычно мы используем самые лучшие реле с очень низким сопротивлением, которое гарантирует работу на уровне микровольтов, но прямое подсоединение гораздо лучше. Эти печатные платы изготовлены из высокотемпературного керамического композитного материала и установлены на опорах из эластомера. Их стоимость в семь раз превышает стоимость обычных плат, на них нанесено покрытие из золота, они рассчитаны на длительную и исключительно стабильную работу. Это важно, так как при усилении слабого сигнала примерно в 100,000 раз любые искажения усиливаются многократно, поэтому мы предпочли сделать все как следует. Такое обычно используется в космической технике. Из транзисторов были выбраны NOS Toshiba, вручную подобранные и индивидуально подстроенные для всех шести входных плат (всего 84 FET-транзистора). Покупайте их прямо сейчас, если сможете достать, или вместо этого купите дом, лично я не нашёл ни чего лучше них.
    Все это помещено в тяжелый двойной алюминиевый корпус, гарантирующий стабильность и экранирование с органами настройки на передней панели. У каждого из трёх входов можно изменять входные параметры нагрузки: сопротивление в диапазоне 30-47 кОм и емкость в диапазоне 100-750 пФ, может регулироваться коэффициент усиления, а также предусмотрена энергонезависимая память для длительного сохранения настроек параметров нагрузки.

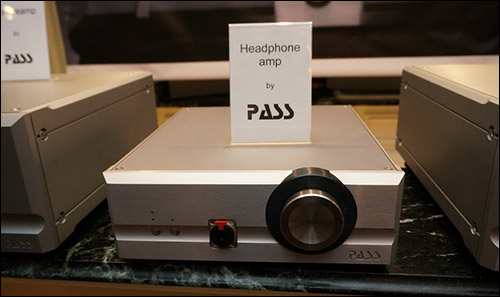

Усилитель для наушников: HPA-1


    Мы представили первый из двух усилителей для наушников на Международной выставке электроники для потребителей. Эта младшая модель является однотактным небалансным усилителем с разъемом для наушников 1/4".

1) Два небалансных входа
2) Выходы:
    а) для наушников,
    б) с предварительного усилителя (небалансные)
3) Схемотехника класса A с МОП-транзисторами на выходе, минимальной величиной ООС
4) Конструкция для работы с наушниками с полным сопротивлением от 20 ом и выше.
5) Специально разработанный тороидальный силовой трансформатор с экраном Фарадея.
6) Малошумящий источник питания со схемой стабилизации на дискретных элементах и общей емкостью фильтров более 40 000 мкФ.

Интегральные усилители INT-60 и INT-250

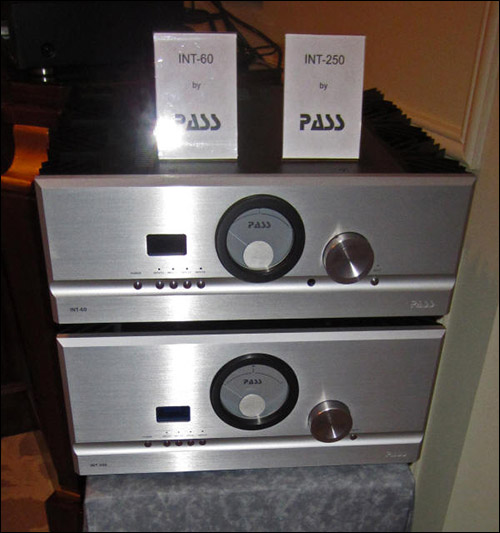

CES Picture - Pass Labs INT-60 & INT -250.jpg

    Основанный на конструкции прославленного INT-30A производства Pass Labs, 60-ваттный интегрированный усилитель INT-60 выдает мощное звучание, превосходя предшественника своим изяществом и своей точностью воспроизведения; лучше всего он работает с акустикой чувствительностью 87 дБ или более.
    INT-60 создан на базе легендарной звуковой сцены "You are there" усилителя INT-30A, которая обеспечивает потрясающий реализм, даже при использовании АС со сложной нагрузкой, такими как электростаты или планары. У INT-60 такой же силовой и такой же выходной каскады, такой же выразительный мерцающий индикатор, как это было установлено для усилителей Point 8 производства Pass Labs. Новая модель отличается наличием на лицевой панели кнопок выбора одного из четырёх входов, дисплея для отображения сигнала линейного уровня, а также регулятора громкости и кнопки блокировки звука. С тыльной стороны имеются четыре входа сигнала линейного уровня, выход сигнала линейного уровня и две пары акустических клемм производства Furutech.
    Новый INT-250 повысил мощность по сравнению с 150 ваттами INT-150 до 250 ватт на канал. INT-250 оптимизирован для большей эксплуатационной гибкости при использовании акустических систем с чувствительностью до 86 дБ. Как и у INT-60, у INT-250 такой же силовой и такой же выходной каскады, такой же выразительный мерцающий индикатор, как это было установлено для усилителей Point 8 производства, а также четыре входа сигнала линейного уровня, выход сигнала линейного уровня и две пары акустических клемм производства Furutech. Как и в случае INT-60, здесь предусмотрены кнопки прямого выбора одного из четырёх входов, в дополнение к регулятору громкости и кнопке блокировки звука.
    И INT-60, и INT-250 идеально подходят как для эталонных систем так и в качестве второй системы для аудиофилов, они были оптимизированы посредством тестовых прослушиваний с учётом очень высоких требований, предъявляемых компанией Pass Labs с шестью различными моделями АС для обеспечения исключительных впечатлений от музыки.
