Усилители наушников STAX SRM-727II

25.06.2015 Возврат к списку Просмотрено: 701 раз
    SRM-727II вместе с SRM-007tII составляет пару старших усилителей наушников в модельном ряду STAХ, хотя стоит немного дешевле. Обладая теми же размерами, SRM-727II отличается от SRM-007tII полностью транзисторной схемой усиления и слегка урезанным набором входов.
    На лицевой панели аппарата выделяется большая круглая ручка, стоящая точно по центру фасада. Правее нее расположены 5-пиновые гнезда для подключения наушников STAX, левее ‒ кнопка питания. По традиции STAX используется двойная ручка, которая одновременно является регулятором громкости и баланса каналов.

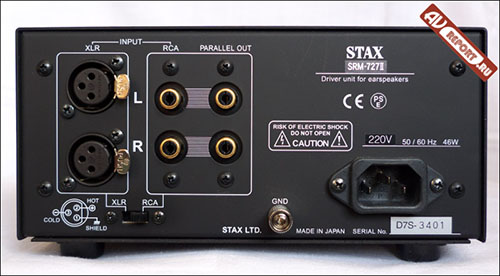

    Усилитель оснащен двумя входами разных типов: XLR и RCA. Входные разъемы и переключатель выбора находятся на обратной стороне корпуса. Несимметричные входные разъемы соседствуют с параллельным линейным выходом. В нижней части панели находится "земляная" клемма.

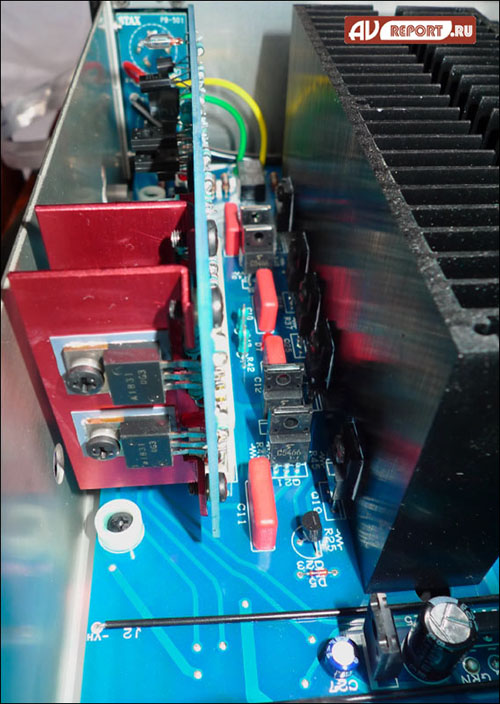

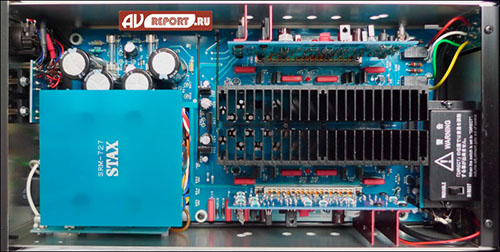

    Под крышкой SRM-727II скрывается балансная схема с физически симметричной компоновкой плат и контуров усиления. Заднюю часть корпуса занимает блок питания с трансформатором и буферными конденсаторами Elna 4х220 мкФ. Схема усилителя собрана на трех платах: основная плюс две маленькие, установленные вертикально. Как активные элементы применены две пары биполярных транзисторов Sanyo 2SA1831 и набор транзисторов Toshiba 2SC5466. Для двух пятерок транзисторов Toshiba 2SC5466 охлаждающими элементами служат большие радиаторы.



1) блок питания, 2) схема одного канала усиления

    Входной контур усилителя работает по 2-каскадной схеме с полевыми транзисторами, имеющими малый уровень собственных шумов. В выходном каскаде SRM-727II инженеры STAX впервые применили схему эмиттерного повторителя с нулевой обратной связью. Выходной каскад работает в А-классе, благодаря высокому выходному току и низкому выходному сопротивлению усилителя конструкторам удалось улучшить динамику звучания и расширить частотный диапазон от постоянного тока до 115 кГц. К потенциометрам регулятора громкости присоединен блок с переключателем, который позволяет выключить регулятор из сигнальной цепи. Таким образом, SRM-727II можно поставить в аудиосистему с предварительным усилителем, используя внешний контроллер громкости и баланса каналов.
