Усилители наушников STAX SRM-007tII

24.06.2015 Возврат к списку Просмотрено: 475 раз
    SRM-007tII занимает верхнюю позицию в иерархии усилителей STAX. Его схема имеет полностью балансную архитектуру ‒ то, что нужно для электростатических наушников, принцип действия которых естественным образом требует балансного сигнала, положительная и отрицательная фаза которого подается на электроды излучателя.


    Усилитель сделан на металлическом шасси, алюминиевый фасад несет крупную вращающуюся ручку, кнопку питания, тройку мелких кнопочек для выбора источников сигнала и сразу два специальных гнезда для подключения электростатических наушников STAX. Большая ручка на самом деле состоит из двух частей и выполняет две функции: вращаясь как целое, она регулирует громкость, а независимый поворот цилиндров относительно друг друга будет подстраивать баланс каналов.

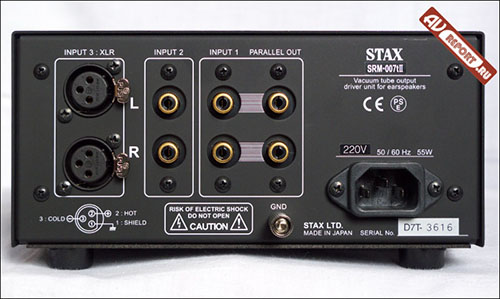

    На обратной стороне усилителя расположились два несимметричных RCA-входа и балансный вход XLR. Входу RCA под номером 1 придан "сквозной" выход линейного уровня, также с разъемами RCA, его можно использовать для записи или для перенаправления сигнала на внешний предварительный усилитель. Кроме того на задней панели присутствует клемма заземления.

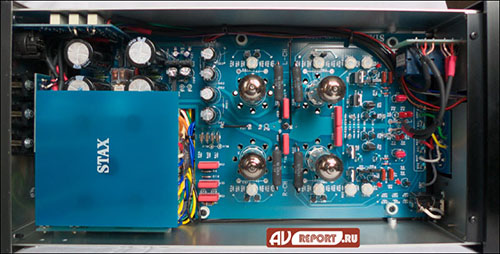

вид на блок питания SRM-007tII

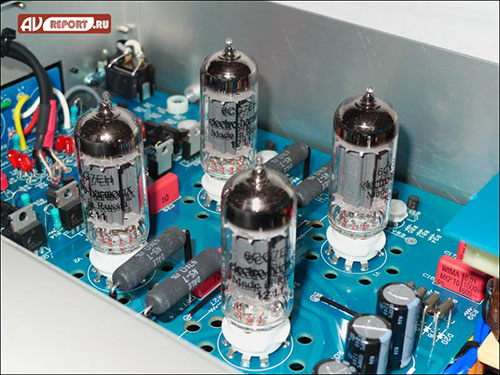

выходной каскад SRM-007tII во всей красе вакуумных ламп

Схема SRM-007tII собрана из отборных аудиофильских элементов, таких как резисторы Dale, конденсаторы Wima и Elna. В блоке питания используется мощный трансформатор с четверкой буферных конденсаторов Elna емкостью 220 мкФ каждый. Усилитель имеет гибридную конструкцию и работает в А-классе: во входном каскаде задействованы полевые транзисторы, на выходе работают двойные триоды Electro-Harmonix 6CG7EH российского производства (по две лампы на канал). Усовершенствованная по сравнению с предыдущим изданием схема усилителя позволила отодвинуть верхнюю границу рабочей полосы с 70 до 100 кГц.
