ЦАП REGA DAC и усилитель для наушников REGA EAR

05.12.2015 Возврат к списку Просмотрено: 404 раз
    Казалось бы, совсем недавно, музыку в наушниках слушали либо на улице, либо изредка дома, подключив головные телефоны к соответствующему выходу предварительного или интегрального усилителя, а то и вовсе музыкального центра. Серьезное прослушивание музыки в наушниках было уделом профессионалов (например, звукорежиссеров) или же относительно немногочисленной категории граждан, предпочитавших наушники традиционным акустическим системам. Сейчас ситуация поменялась кардинально. Развитие цифровых носителей и повсеместное использование компьютеров в качестве источников музыки привело к резкому росту популярности качественных наушников, предназначенных не для «уличного», а именно для «домашнего» использования. Также набирает популярность и сопутствующая аппаратура – цифроаналоговые преобразователи и усилители для наушников, позволяющие построить настольные Hi-Fi системы для персонального прослушивания.



    Сегодня мы познакомим вас с прекрасным примером такой системы от именитого британского производителя – компании REGA. Наша система состоит из двух компонентов – цифроаналогового преобразователя REGA DAC и усилителя для наушников REGA EAR.
    REGA DAC может преобразовывать цифровые аудиосигналы с битностью 16/20/24-бит и частотой дискретизации от 32 до 192 кГц. Аппарат имеет увесистый корпус, выполненный из стали и алюминия, оснащен парой высококачественных чипов ЦАП Wolfson и пятью цифровыми фильтрами на выбор пользователя. Для подключения предусмотрено по два изолированных коаксиальных и Toslink SPDIF входа и изолированный (развязанный) USB-вход.
    Инженеры REGA провели массу исследований, в ходе которых выяснили, что наиболее критичной в существующих ЦАП является входная цифровая схема, которая создавалась для совместной работы с высококачественными CD-транспортами с низким джиттером. Поэтому такие ЦАП плохо подходят для современных цифровых источников, у которых значение этого параметра либо вообще не контролируется, либо довольно значительное. Одни из самых критичных – входные цепи на всех входах REGA DAC - содержат цифровые ресиверы от Wolfson с высокостабильным задающим устройством (clock), позволяющие заметно снизить джиттер и другие шумы, особенно с таких «шумных» цифровых устройств как персональные компьютеры и недорогие медиаплееры. В схеме ЦАП используются два параллельно включенных чипа Wolfson WM8742, а также буферная схема, которая аналогична той, что используется в топовом CD-проигрывателе REGA Isis и позволяет обеспечить целостность данных, поступающих на ЦАП. Джиттер снижается за счет временной синхронизации цифровых данных в ресивере с автоматической подстройкой фазы. Ресивер и устройство автоматической подстройки фазы имеют раздельные блоки питания.
Инженеры REGA решили отказаться от применения преобразователя частоты дискретизации и вести обработку данных на той частоте, с которой поступает входной сигнал, что позволяет минимизировать степень вмешательства в исходные аудиоданные. В качестве выходного усилителя служит связка из многоступенчатого дискретного дифференциального фильтра с обратной связью и выходного усилителя с высокой частотой отсечки, которая позволяет работать с высокими значениями частот дискретизации.



    Во всех аналоговых цепях устройства применены аудиофильские конденсаторы Nichicon FG, которые зашунтированы полиэстеровыми емкостями MMK, а для развязки ЦАП применены металлизированные полимерные конденсаторы с низким импедансом. В блоке питания используются тороидальный трансформатор, быстрые выпрямительные диоды и конденсаторы Nichicon FG. Для питания микроконтроллера, аналоговых и цифровых цепей разработаны отдельные блоки питания. Особое внимание уделено сведению к минимуму собственного шума, вызванного действием управляющих сигналов внутренней ИС устройства.
    Инженеры REGA разработали несколько цифровых фильтров с труднопроизносимыми для обычного потребителя названиями: линейный  полудиапазонный фазовый фильтр, широкополосный фильтр с  минимальными фазовыми искажениями, линейный аподизирующий  фильтр, Brickwall-фильтр, обеспечивающий крутой спад частотной характеристики на краях частотного диапазона. Как заявляет производитель, использование этих фильтров – дело личного вкуса потребителя, они могут незначительно влиять на характеристики звука. REGA рекомендует использовать фильтр под номером «1» и подбирать разные установки при работе с различными устройствами.

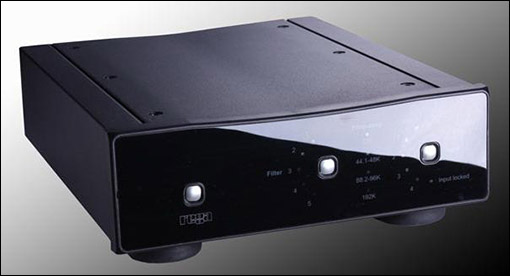

    REGA DAC выполнен в компактном корпусе (ширина – 22 см) – эти аппараты равны примерно половинке стандартного для Hi-Fi-техники корпуса. REGA DAC может быть приобретен в корпусе как серебристого, так и черного цвета с передней панелью из глянцевого акрила. На панели устройства лишь три кнопки (сеть, переключение входов и фильтров) и несколько светодиодных индикаторов, сигнализирующих об активном в данный момент входе, наличии цифрового сигнала и его частоте дискретизации, а также включенной предустановке фильтра. Тыльная стенка корпуса обильно усеяна разъемами. Здесь – пять цифровых входов: два коаксиальных S\PDIF, два оптических и один USB-вход, один аналоговый стереовыход RCA и два цифровых выхода, на которые подается сигнал со входа, но очищенный (от помех) и регенерированный. Как уже было упомянуто, REGA DAC предназначен только для цифро-аналогового преобразования стереопрограмм. При подключении сетевого плеера или другого цифрового устройства его выход необходимо установить на воспроизведение PCM.
    Аналоговый сигнал с выхода REGA DAC подается на вход усилителя для наушников REGA EAR. Этот усилитель представляет собой весьма компактную конструкцию серебристого или черного цвета, т.е. при подключении к DAC мы можем получить полностью согласованное стилистически решение. Объемный логотип компании выдавлен на передней панели, там же расположен большой регулятор громкости, 6,3-мм разъем Jack для наушников и две кнопки – питание и отключение звука. Задняя панель еще более лаконична – пара входов на RCA-разъемах и пара сквозных выходов – на случай, если сигнал с источника нужно отправить дальше. Именно сквозной выход и отключается кнопкой на передней панели. Еще на задней панели расположен разъем питания. Блок питания у Ear внешний и весьма солидный как по виду, так и по весу. Внутри – аккуратно разведенная плата и высококачественные компоненты (например, высокоточный регулятор громкости от ALPS и конденсаторы Samwha).



    Связка REGA DAC / EAR стоит порядка 67'000 руб. и честно отрабатывает вложенные деньги. Аппараты - компактны, ими удобно пользоваться. Они достойно будут смотреться как рядом с компьютером, так и в Hi-Fi-системе. Система REGA DAC / EAR – прекрасное дополнение к компьютеру, владелец которого ценит хороший звук, имеет хорошие наушники и готов потратить еще некоторую сумму на качественное преобразование и усиление сигнала.
