Цифро-аналоговый преобразователь Copland DAC215

28.03.2016 Возврат к списку Просмотрено: 721 раз
    Задачу, которую пришлось решать инженерам Copland при создании этого аппарата, легко было сформулировать, но сложно осуществить. Компания с 30-летней историей, прославившаяся ламповыми усилителями, решила выпустить современное цифровое устройство класса High End Audio. Т.е. поддержать революцию в аудио, не отступаясь от собственных принципов.
    Напомню, что карьера Оле Моллера, (Olé Möller), основателя и главного конструктора  датской компании Copland, началась более 40 лет назад в исследовательской лаборатории Ortofon. Собственный же бизнес он открыл в 1984-м, и уже через пять лет марка Copland стала известна во всём мире. Небольшое производство расположено в Копенгагене, где вся техника собирается вручную несколькими квалифицированными мастерами. Подробнее о принципах конструирования и понимании лампового звука можно узнать из интервью Оле, которое он дал нашему журналу два года назад.



    Сейчас же мы готовимся слушать новую разработку Copland — DAC215, которую производитель позиционирует как универсальное устройство «три в одном». Лампы, кстати, в нём тоже используются, но о них чуть позже
    В основу аппарата положен продвинутый конвертер Sabre Reference ES9018. Это 8-канальный чип высокого разрешения разрядностью 32 бита, способный декодировать аудио в форматах PCM и DSD. Выходные ячейки чипа соединены по четыре параллельно в каждом из стереоканалов, благодаря чему удалось получить линейную фазовую характеристику, снизить искажения до 0,004% , а шумовой порог – до -120 дБ.
    Файлы с максимальным разрешением DAC215 принимает через асинхронный интерфейс USB. Он реализован на продвинутом модуле Amanero Technologies, усовершенствованном специалистами Copland. На плате приёмника два собственных тактовых генератора с малым фазовым шумом, а питается она стабилизированным напряжением от отдельной обмотки сетевого трансформатора. Интерфейс поддерживает форматы PCM с частотами дискретизации 44,1 — 384 кГц и разрядностью до 32 бит, а также DSD 2,8 — 5,6 МГц (64 – 128х) и DSD256, DSD512 для Windows. При работе с компьютером под Windows (Vista, 7, 8, 10) потребуется скачать бесплатный драйвер сайта Amanero, для операционных систем Mac OSX 10.6+ и Linux с UAC2 он не нужен. Установка дополнительного программного обеспечения подробно и наглядно представлена в руководстве пользователя.



    Файлы с максимальным разрешением DAC215 принимает через асинхронный интерфейс USB. Он реализован на продвинутом модуле Amanero Technologies.
    Цифровой сигнал можно подавать также по коаксиальному и двум оптическим входам, при этом максимальное разрешение может быть 32 бита/192 кГц.
    При высокой частоте преобразования спектр шумов и помех на выходе ЦАПа также сдвигается вверх, что позволяет отсекать их относительно простыми широкополосными фильтрами низших порядков. А это, в свою очередь, благоприятно сказывается на звучании. Аналоговые каскады DAC215 построены на дискретных элементах и работают в классе «А». Схемотехника позаимствована у CD-проигрывателей Copland, в которых она отлично себя зарекомендовала.
    Аналоговый сигнал с выхода конвертера может быть подан либо непосредственно на линейный выход, либо на вход встроенного предварительного усилителя. В первом случае амплитуда будет фиксированная (2 В при уровне цифрового сигнала 0 DBFS), а во втором – регулируемая с помощью обычного, не моторизованного, но качественного потенциометра. Он также меняет громкость при прослушивании музыки в наушниках.



    Для них в DAC215 имеется отдельный ламповый (!) усилитель на двойных триодах ECC88 (известных так же, как 6DJ8 и 6922), любимых аудиофилами за малый уровень шумов, высокое усиление и хорошую нагрузочную способность. Поскольку они работают в щадящем режиме (20% от максимальной рассеиваемой мощности), гарантируется ресурс 6000 часов. Диапазон воспроизводимых частот телефонного усилителя 20 — 100000 Гц, отношение сигнал/шум: -90 дБ, уровень искажений менее 0,02%. Выходное гнездо – под правильный 6,3-миллиметровый штекер.

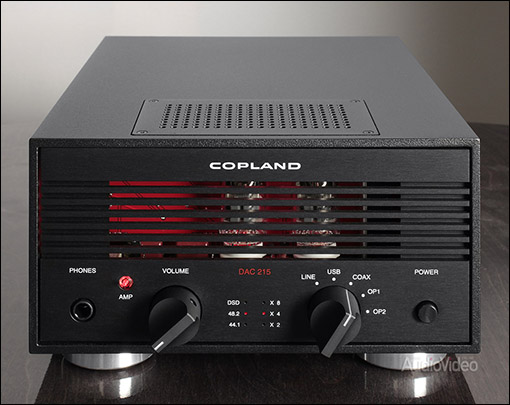

    Дизайн DAC215 по-скандинавски лаконичен и в то же время моментально узнаваем. Чёрный матовый корпус с нестандартными для Hi-Fi пропорциями, на лицевой панели сделаны горизонтальные вентиляционные прорези, через которые видны лампы. Они дополнительно подсвечиваются красными светодиодами, за счёт чего создаёт эффект теплоты и уюта. При желании подсветку можно погасить выключателем, установленным на печатной плате. Для этого не придётся разбирать аппарат полностью — достаточно снять решётку на верхней крышке. При этом откроется доступ к самим лампам.
    Симметрично регулятору громкости расположен коммутатор входов на пять положений LINE, USB, COAX, OPT1, OPT2, а в центре – вертикальная линейка светодиодных точек, соответствующих частотам дискретизации входного сигнала. Светящееся пятно которое можно принять за индикатор включения, на самом деле – прозрачный тумблер. В верхнем положении (OFF) он подсвечивается красным, а сигнал с выхода ЦАПа идёт в обход предварительного усилителя и регулятора громкости сразу на гнёзда OUT, да и в наушниках вы ничего не услышите. Нижнее положение (ON) индицируется зелёным, и DAC215 превращается в то самое устройство «три в одном»: сигнал, конвертированный из цифры или пришедший от аналогового источника через вход LINE, поступает на регулятор громкости, а затем – на предварительный и телефонный усилители.
    При достаточно скромных габаритах DAC215 выглядит вполне солидно и весит не так уж мало. Изготавливается аппарат в Дании.



    Аналоговые каскады DAC215 построены на дискретных элементах и работают в классе «А». Схемотехника позаимствована у CD-проигрывателей Copland.
    Акустику для прослушивания мы выбрали с высоким звуковым разрешением – Sonus Faber Olympica II, которая подключалась к усилителю мощности Copland  CTA506. Первым делом я решил выяснить характер «родного» ЦАПа в источнике (Primare CD22), подав аналоговый сигнал на линейные входы DAC215. Просто, чтобы иметь точку отсчёта в не известных доселе условиях. Всё оказалось предсказуемо: предельная точность передачи нюансов по всему спектру, акцент на детальность, выверенный и предельно разборчивый нижний регистр. И при этом заметна некая механистичность, формальность воспроизведения и некоторая отстраненность. При подаче сигнала по коаксиальному кабелю на DAC215 и включении в тракт его предварительного усилителя картина явно изменилась к лучшему. При столь же высокой детальности и внимании к тончайшим нюансам в звучании появилась пластика, не осталось следа от аналитичности и прохлады, сцена задышала настоящей жизнью. Прибавилось ясности в самом верхнем диапазоне, и как-то всё сразу полегчало и посветлело, хотя ни глубина баса, ни его разборчивость не пострадали. При воспроизведении тех же самых компакт-дисков стало больше музыки.
    Теперь посмотрим, что получится, если вместо встроенного предварительного усилителя задействовать внешний ламповый Copland CTA305. Подаём на него сигнал с фиксированного выхода DAC215, и уж потом – на оконечник. Несмотря на добавление в систему ещё одного кабеля и устройства с довольно развитой архитектурой, изменения не настолько заметны, как можно было ожидать. При лёгкой, едва заметной расфокусировке на флангах, тембры стали даже чуть богаче, а верхний диапазон заиграл новыми, более яркими оттенками при обилии воздушных составляющих. Получается, что предварительный усилитель в DAC215 по прозрачности и разрешению сравним с дорогим  CTA305, а тот, в свою очередь, предоставляя широкие возможности коммутации, так же прозрачен, как предельно лаконичный аналоговый тракт нашего испытуемого аппарата.
    Предварительный усилитель в DAC215 по прозрачности и разрешению сравним с дорогим  CTA305.



    Ещё один любопытное открытие. Для испытания телефонного усилителя включил в гнездо 30-омные наушники Philips Fidelio X1 и сразу отметил ряд моментов, характерных для полупроводниковых выходных каскадов – плотный и хлёсткий бас с грамотным демпфированием, быструю атаку и плотный, энергичный саунд в целом. И лишь позже, когда изучил конструкцию DAC215, выяснил, что на лампах построен не предварительный усилитель, а «ушной». Как в бестрансформаторной схеме (в Сети есть фото аппарата со снятой крышкой) от пары EСС88 можно получить столь малые искажения на низкоомной нагрузке и с таким контролем баса, для меня загадка.
    И, наконец, главное — соотношением качество/цена этот компактный аппарат может серьёзно озадачить конкурентов. Кроме шуток.
