QED отмечает 40-летний юбилей выпуском нового акустического кабеля Ruby Anniversary

15.04.2013 Возврат к списку Просмотрено: 1294 раз

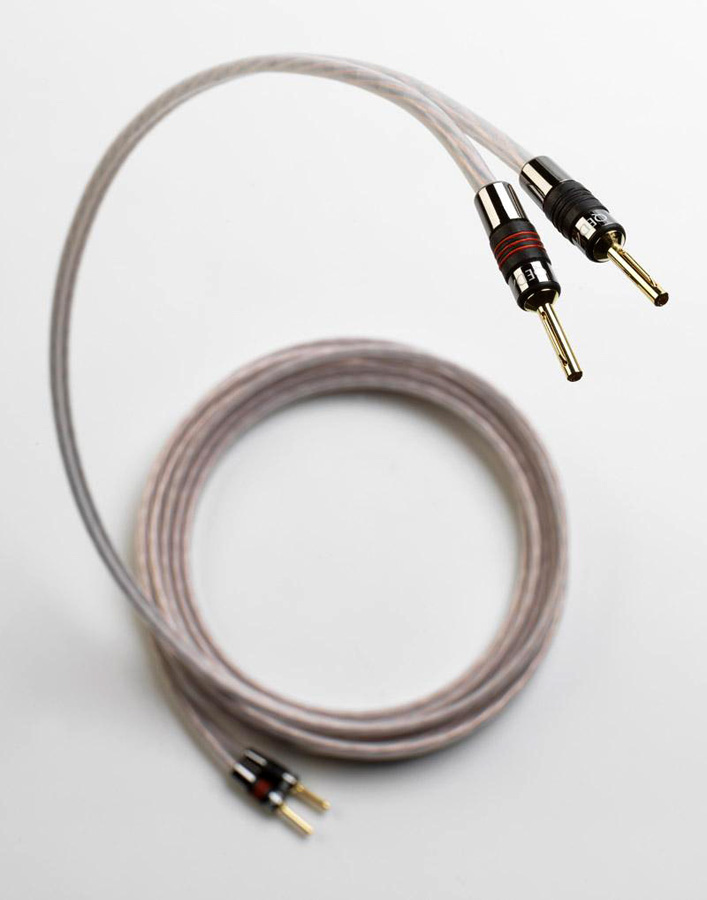

Кабель QED Ruby Anniversary     Британская компания QED выпустила новый акустический кабель Ruby Anniversary, который обладает беспрецедентно высоким качеством при вполне разумной стоимости. Перед разработчиками компании была поставлена очень понятная, но в то же время совсем непростая задача – сконструировать кабель, устанавливающий новые стандарты в плане качества воспроизведения, но при этом сохранить доступную цену. Надо сказать, что разработчикам удалось справиться с этой сложнейшей задачей на 100 процентов.

     В конструкции QED Ruby Anniversary используются самые передовые технологии. Здесь можно увидеть уникальные технологические решения, которые применялись в моделях Genesis и X-Tube, адаптированные для применения в компактном и бюджетном акустическом кабеле. Специальная геометрия кабеля позволяет существенно снизить его импеданс в сравнении с моделями традиционной конструкции с такой же площадью поперечного сечения. При этом низкие значения импеданса сохраняются во всем частотном диапазоне от 0 Гц до 100 кГц.

     В каждом из проводов кабеля – положительном и отрицательном – использовано пять проводников, состоящих из 37 жил с диаметром 0,146 мм, изготовленных из бескислородной меди и независимо изолированных друг от друга специальными наполнителями-изоляторами, изготовленными из полиэтилена низкой плотности. Эти проводники и изоляторы свиты друг с другом вокруг полого полиэтиленового центрального сердечника диаметром 2,32 мм и надежно скреплены при помощи обертывания абсолютно прозрачной майларовой фольгой.

     Геометрия проводников и применение центрального полого сердечника позволили добиться очень низкой индуктивности. За счет этого производителям удалось существенно снизить влияние скин-эффекта и задействовать большую часть площади проводника для передачи сигналов всех частот аудио спектра. В результате QED Ruby Anniversary обладает звуковой нейтральностью, позволяя добиться наилучших результатов при работе качественной аудио аппаратуры.

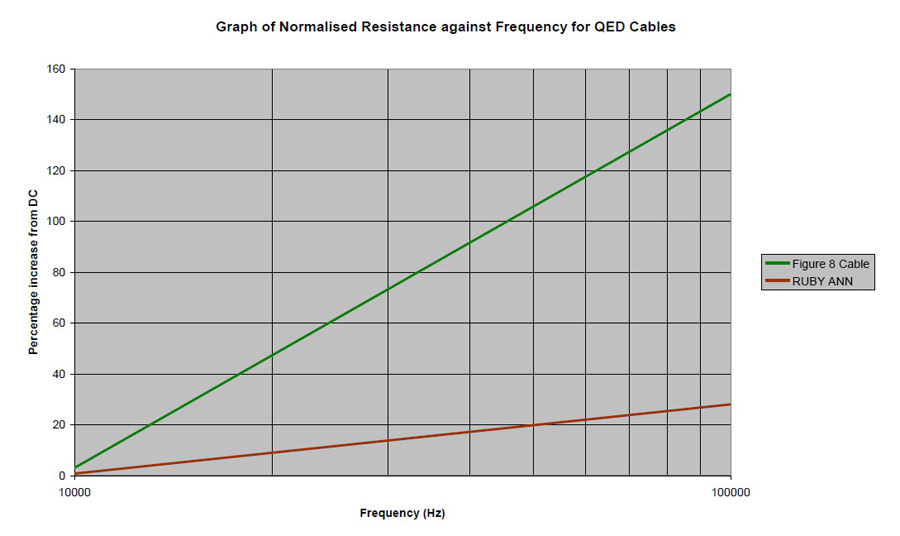

Кабель QED Ruby Anniversary     На графике показано, как сопротивление (не реактивная часть импеданса) акустического кабеля растет с частотой. Это происходит благодаря скин-эффекту, из-за которого электрический ток с увеличением частоты начинает смещаться к поверхности проводника. Если с этим ничего не делать, т.е. не применять специальную геометрию, то эффективное сопротивление кабеля электрическому току на частоте в 100 кГц вырастет более чем в 2 раза относительно сопротивления постоянному току. На графике зависимость сопротивления такого кабеля от частоты показана зеленой линией. Этот кабель, имеющий типичную конструкцию в форме восьмерки и площадь поперечного сечения, сравнимую с QED Ruby Anniversary, имеет на частоте 100 кГц сопротивление в полтора раза большее, чем на 10 кГц. Даже в слышимом частотном диапазоне сопротивление такого кабеля изменяется почти на 50%. В кабеле QED Ruby Anniversary применяется специальная технология Air Core, которая позволяет создать специальное электрическое поле для того, чтобы задействовать для передачи электрического сигнала практически всю площадь поперечного сечения проводника, так что в слышимом диапазоне сопротивление кабеля изменяется в зависимости от частоты только на 8%.

     Проблема скин-эффекта проявляется тем сильнее, чем больше площадь поперечного сечения проводника. В то же время, хорошо известно, что увеличение площади поперечного сечения приводит к уменьшению сопротивления и дает определенные преимущества при передаче звукового сигнала. Именно поэтому в дорогих high-end кабелях, как правило, используются толстые проводники. По этой причине high-end кабели страдают от негативного влияния скин-эффекта значительно больше, чем дешевые и тонкие кабели. Фирменная же технология QED Air-Core позволяет минимизировать влияние скин-эффекта и сохранить высокое качество воспроизведения даже на самых высоких частотах.

Кабель QED Ruby Anniversary

     Кабель QED Ruby Anniversary имеет традиционную конфигурацию в форме восьмерки, а прозрачная внешняя изоляция из полиэтилена позволяет видеть каждую из 10 жил, изготовленных из меди чистотой 99, 999%. Для простоты подключения и правильной фазировки плюсовой провод кабеля имеет специальную маркировку. Кабель легко терминируется, причем наилучших результатов можно добиться при использовании фирменных разъемов QED Airloc™ Forte. Поставляются кабели на 50-метровых катушках.

Особенности
  • Пять проводников из бескислородной меди чистотой 99.999%
  • Полиэтиленовая центральная жила
  • Прозрачная внешняя изоляция из полиэтилена
  • Емкость 34.4 пФ/м
  • Индуктивность 0.50мкГн/м
  • Сопротивление 11.0 мОм/м
  • Коэффициент потерь @ 10 кГц: 0.0001
  • Номинальный внешний диаметр 6.0 мм
  • Кабель не имеет направленности

О компании QED
     Компания QED Audio Products, являющаяся на сегодня одним из крупнейших и наиболее авторитетных производителей аудио-видео кабелей и аксессуаров, была основана в Великобритании в 1973 году Бобом Абрахамом (Bob Abraham) и Айаном Вином (Ian Vine). В понимании разработчиков QED, вклад кабелей в звучание является не менее значимым, чем вклад электронных компонентов. В связи с этим, подход к разработке продукции выбран столь же серьезный. В настоящий момент этим занимается большой R&D департамент. Идеальный кабель должен пропускать сигнал, не внося в него ничего нового. На практике любой кабель все же влияет на сигнал, поэтому в компании QED все усилия специалистов направлены на то, чтобы сделать это влияние настолько маленьким насколько возможно. В 1994 году компания QED провела самое масштабное и всестороннее из когда-либо проводившихся исследование влияния акустических кабелей на звучание HI-FI систем. Результаты этого исследования были опубликованы в отчете, получившем название "The Genesis Report". Одна из задач "The Genesis Report" - развеять многочисленные мифы и легенды, которыми окутан мир кабелей, и не просто развеять, а сделать это четко и аргументировано, подведя под все доводы надежную научную базу.
