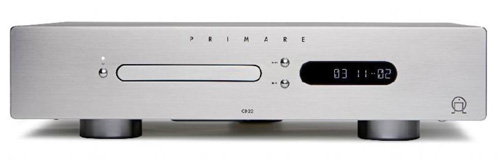

Проигрыватель компакт-дисков CD22 – модернизированный преемник нашего чрезвычайно успешного CD-проигрывателя CD21. Каждый компонент – от CD-транспорта до выходного каскада – разрабатывался с целью достичь высочайших аудиохарактеристик.
Аудиофильская топология.
Корпус проигрывателя компакт-дисков CD22 выполнен из толстой стали, которая обеспечивает прочность и надежность, прекрасно экранирует устройство и эффективно поглощает вибрации внешних источников.
CD-транспорт извлекает сигнал AES/EBU (балансный SPDIF), после чего тот поступает на преобразователь частоты дискретизации SRC4392, успешно подавляющий джиттер. Благодаря этому ЦАП получает наиболее чистый цифровой сигнал. Частоту дискретизации SRC4392 можно переключать: 44,1 кГц (обход), 48, 96 и 192 кГц.
В CD22 используется один высокопроизводительный ЦАП Burr-Brown PCM1792 – один из лучших однобитных цифро-аналоговых преобразователей/фильтров, доступных на сегодняшний день. После каскада преобразования тока в напряжение сигнал поступает на однотактный выходной каскад, который состоит из одного МОП-транзистора, работающего от активного источника тока (что существенно лучше пассивных резисторов).
В сигнальном тракте CD22 не используется никаких конденсаторов – любое смещение постоянной составляющей в схеме или ЦАП компенсируется сервосхемами.
Технология поверхностного монтажа и раздельные печатные платы позволяют изолировать сигнальные тракты и сделать их настолько короткими, насколько это возможно.
Транспорт.
В CD22 используется специальный CD-транспорт с лазером Sanyo. Сервосхема Toshiba с пятисекундной памятью обратного магазинного типа обеспечивает наилучшее подавление джиттера и защиту от механических воздействий.
Высокоэффективный блок питания.
Для соответствия самым последним стандартам потребления энергии в режиме ожидания в CD22 используется импульсный блок питания под управлением микропроцессора. При этом все аналоговые и цифровые аудиосхемы питаются от тороидального трансформатора с отдельными обмотками для механических, аналоговых и цифровых схем. Напряжение регулируется дискретной схемой малой пульсации с L-C фильтрами, обеспечивающей резервы управляемой энергии, достаточные для воспроизведения самых сильных акустических пиков, которые могут быть записаны на компакт-диске.
Такая конфигурация блока питания наряду с тщательно продуманными земляными шинами, раздельными печатными платами и дискретным преобразованием тока в напряжение обеспечивает CD22 сверхчистые широкополосные акустические характеристики, ценимые аудиофилами всего мира.
Дисплей и пользовательский интерфейс.
В CD22 используется вакуумный люминисцентный дисплей с четырьмя уровнями яркости, изолированный от аудиосхем. При подключении к I22 через ИК-порт можно задавать одинаковый уровень яркости дисплеев CD22 и I22.
Частоту дискретизации CD22 можно переключать между 44,1 кГц, 48 кГц и 96 кГц. CD22 может воспроизводить MP3/WMA файлы с диска или через порт USB.

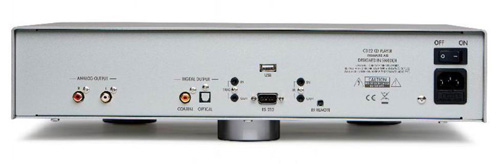

Входы / Выходы.
Входы: USB; ИК-вход 3,5 мм; RS232; релейный вход/выход 3,5 мм.
Выходы: Несимметричные аналоговые выходы (RCA); цифровые выходы SPDIF и TOSLINK.
Для удобной интеграции с мультирумными системами предусмотрен порт RS232C, инфракрасный порт и релейные разъемы.
Технические характеристики CD22.
- Механизм: Asatech 8210.B01-02, Sanyo SF-P101N
- Цифро-аналоговый преобразователь: 1 x Burr-Brown PCM1792 (24 бита/96 кГц)
- Аналоговые выходы: 1 пара RCA (2,1 В rms)
- Выходной импеданс: RCA 100 Ом
- Цифровые выходы: 1 x SPDIF (RCA); 1 x оптический (TOSLINK)
- Частотный диапазон: 20 Гц – 20 кГц, -0,5 дБ
- Соотношение сигнал/шум: -100 дБ (невзвешенный, 20 Гц – 20 кГц)
- КНИ: + шум <0,01% (20 Гц – 20 кГц)
- Другие входы: USB; ИК-вход 3,5 мм; RS232; релейный вход/выход 3,5 мм
- Потребляемая мощность: режим ожидания 0,3 Вт; рабочий режим 25 Вт
- Размеры: (Ш х Г х В) 430 х 375 х 106 мм
- Вес нетто: 10,5 кг Вес брутто 13 кг
- Варианты отделки Цвет: черный или серебристый
