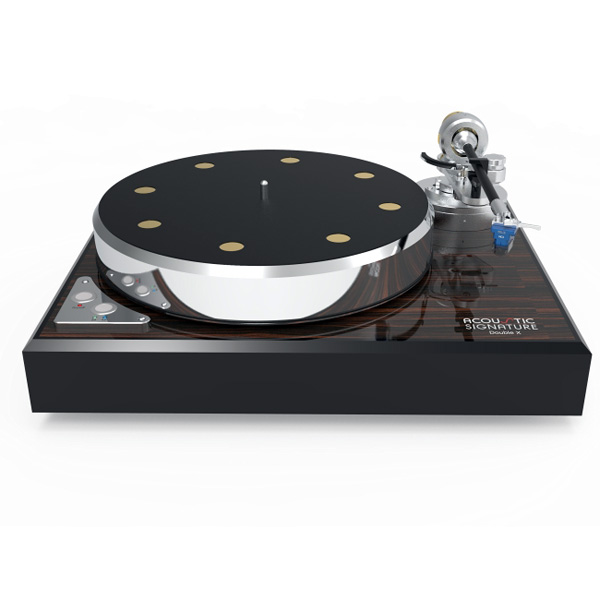

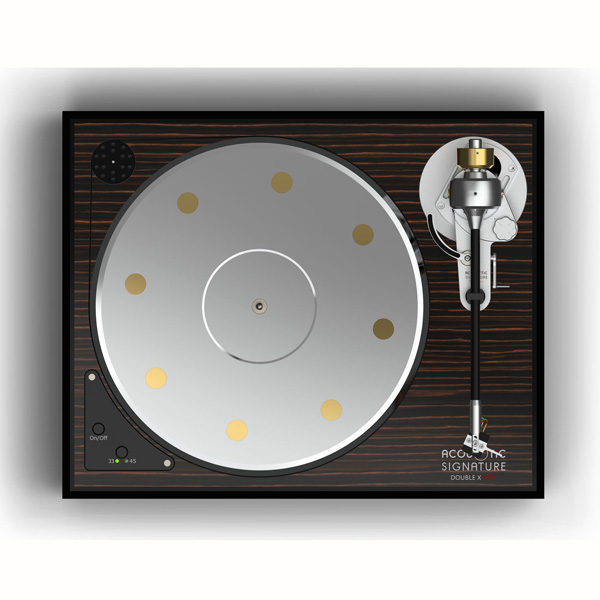

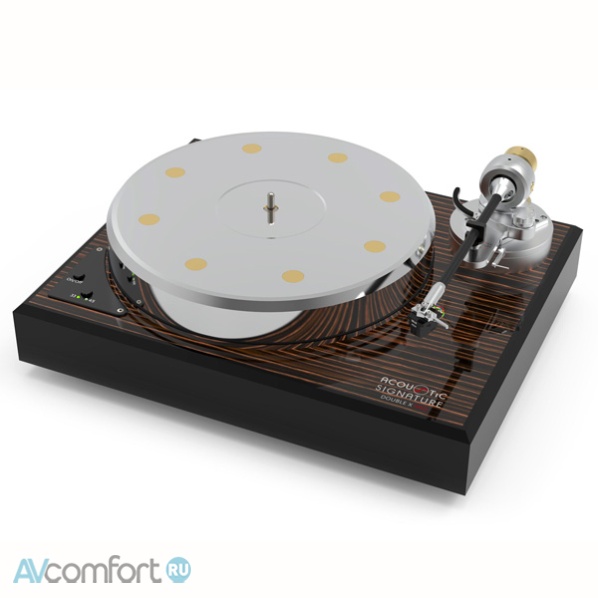

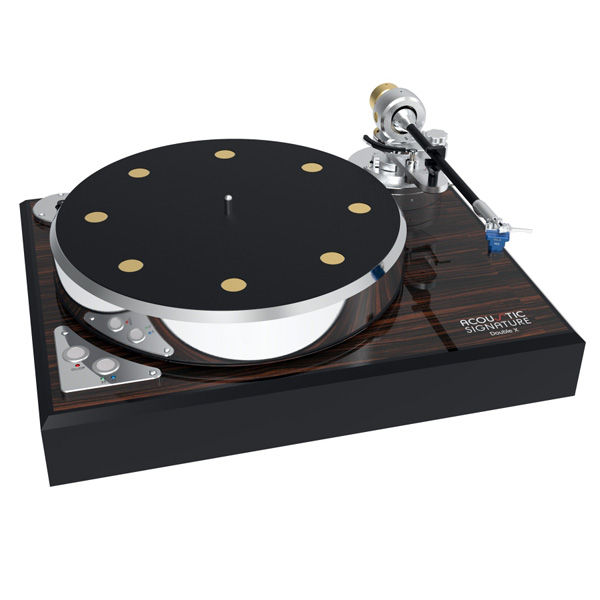

LP проигрыватель ACOUSTIC SIGNATURE Double X Neo SME Makassar

Acoustic Signature Double X — это компактный проигрыватель классического дизайна, который прекрасно впишется в домашний интерьер. Ваша коллекция пластинок получит в распоряжение прецизионный немецкий механизм и отличный звук!
Варианты отделки — натуральный шпон палисандр и макассар. Стандартная поставка — с площадкой под 9-дюймовый тонарм с креплением Rega.
Информация взята с сайта avcomfort.ru Конструктивно Double X — это  корпусной проигрыватель с общим несущим шасси.

Корпус

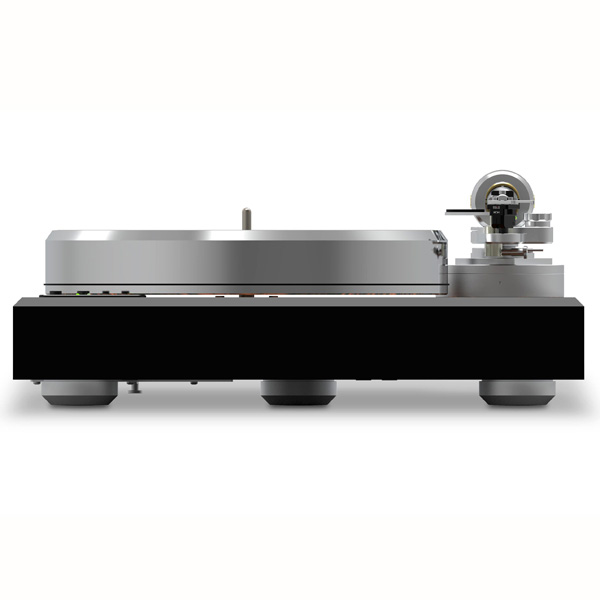

Шасси прямоугольной формы высотой 64 мм сделано по принципу связанных слоев (constrained layer damping) из листов стали, МДФ и алюминия и максимально гасит резонансы и передачу вибраций от одного конструктивного узла к другому. Несмотря на компактные размеры оно весит 24 кг! После лазерной резки шасси отделывается деревом: лакированным по бокам и фанерованным натуральным шпоном на верхней панели. Корпус установлен на трех резьбовых алюминиевых опорах.

Опорный диск
Сбалансированный алюминиевый опорный диск высотой 50 мм весит около 10,5 кг и со стороны нижней поверхности покрыт демпфирующей мастикой. Для создания дополнительного момента инерции и демпфирования резонансов Acosutic Signature применяет свою систему виброглушителей: латунных вставок, размещенных ближе к внешнему диаметру диска. В Double X их 8 штук. В комплекте имеется кожаный коврик под пластинки: в его отверстия видны полированные торцы виброглушителей в опорном диске.

Подшипник
Как и во всех проигрывателях Acoustic Signature опорный подшипник является собственной разработкой, базирующейся на традиционном принципе: ось запрессована в диск. Шарик на кончике вращающейся стальной оси диска опирается на вкладыш tidorfolon (сплав ванадий-титан-бронза, покрытый фторопластовым полимером). Стакан подшипника изготовлен из пористой бронзы. Такая система является самосмазывающейся, практически не изнашивается, не требует обслуживания, имеет малое трение и бесшумна при вращении.

Привод
В Double X применен бесконтактный электродвигатель постоянного тока с электронной коммутацией обмоток и ременный привод (один пассик). Электронный блок управления встроен в шасси и автоматически устанавливает скорость вращения. Блок питания (12 В постоянного тока) — внешний.

Что такое NEO-апгрейд
Фирма Acoustic Signature всегда делала акцент на производство всех ключевых деталей проигрывателей на собственных производственных площадях в Германии, оснащенных по последнему слову металлобрабатывающей техники XXI века.

Современные возможности моделирования позволили интенсивно развить ключевые технологии, на которых основана продукция фирмы. Направления, в которых велись разработки последние годы — это новые сплавы для корпусных деталей с учетом концепции связанных демпфирующих слоев, обновление схем цифровых контроллеров управления скоростью вращения двигателя и их блоков электропитания.

В ходе исследований удалось добиться значительного прогресса и, чтобы отметить, масштабность изменений, была приглашена команда промышленных дизайнеров, обновившая внешний вид проигрывателей. Для оценки результатов и выбора приоритетных направлений была задействована расширенная группа экспертов по качеству звука, в которую вошли музыканты и звукорежиссеры.

Ключевые элементы Neo-апгрейда — это сквозная система борьбы с вибрациями AVC (Anti-Vibration Control), новый подшипник опорного диска DTD (DuraTurn Diamond) и усовершенствованное демпфирование корпуса методом связанных слоев CLD (Constrained Layer Damping).

DTD (DuraTurn Diamond) — разработанный Acoustic Signature опорный подшипник с малым трением. Он решает одну из главных проблем системы привода просто и эффективно.

Диск, на котором лежит пластинка, является непосредственным проводником вибраций в головку звукоснимателя и с учетом того, что он опирается на подшипник, именно этот опорный элемент является ключевым для обеспечения бесшумности вращения. Шарик на кончике оси, запрессованной в диск, испытывает колоссальное давление из-за малой площади контакта — масло выдавливается из контакта, что приводит к трению, механическому шуму и повышенному износу. Проблема? Безусловно. Инвертированный подшипник, в котором ось перенесена в проигрыватель, а опора — в диск, решает эту проблему только в маркетинговой литературе, хотя бы потому что переносит источник щума непосредственно к пластинке. Сомнительная идея.

Acoustic Signature решает эту задачу за счет правильного подбора материалов и передовой инженерной мысли, а не копированием модных идей. Уже в 1997 году мы разработали подшипник Tidorfolon, в котором за счет сочетания титана, ванадия и фторопластов, опора была достаточно прочной, чтобы выдержать массивный диск и при этом была пористой, чтобы в ней постоянно держалось масло. Подшипники Tidorfolon служат десетки лет, не требуя смазки или иного обслуживания и обладают малым трением и малыми шумами.

В поколении Neo мы нашли новый материал для вкладышей подшипника, еще более пористую бронзу горячей обработки. В новых вкладышах троекратно увеличен объем масла в порах. Параллельно мы работали над поверхностью вала, придумав технологический процесс полировки и закалки с плазменным покрытием, по твердости практически равным алмазу, самому твердому элементу на земле. Такой плазмаполированный вал снижает коэффициент трения в опоре на 60%! Новый подшипник Dura-Turn Diamond сверхпрочен, неразрушим и работает на самое бесшумное из возможных вращение диска с пластинкой. Для каждой модели Acoustic Signature Neo мы производим адаптированную под массу диска самую малошумящую версию подшипника DTD.

AVC (Anti-Vibration Control) Электропривод вращения диска неизбежно порождает вибрации. Вибрации двигателя проникают в шасси и опорный диск и являются помехой для системы считывания механической записи на пластинке. Проектируя новый проигрыватель грампластинок, конструктор в первую очередь должен ограничить распространение паразитных вибраций и, что даже лучше, устранить причины их возникновения. Решение этой проблемы одни разработчики видят в подборе материалов и демпифровании шасси и диска, другие — в подборе двигателя и проектировании стабильного привода. Интегральное решение, в котором учитываются все факторы, как правило не применяется из-за соображений высокой стоимости разработки и производства. Но именно оно, как считают на Acoustic Signature, наиболее эффективно.

В проигрывателях поколения NEO система AVC основывается на совместной работе демпфирования в связанных слоях (Constrained Layer Damping) в корпусе, виброглушителях в опорном диске (Silencer) и новой электронной системы управления вращением двигателя AVC (Automatic Vibration Control).

В системе AVC используются синхронные машины с постоянными магнитами и электронным формированием частоты поля. Их обмотки питаются синусоидальными сигналами, сдвинутыми по фазе на 90° друг относительно друга. При этом позиционирование 24 полюсов относительно обмоток автоматически контролируется системой цифрового управления с обратной связью, что устраняет вибрации вала в режиме реального времени.

В зависимости от числа используемых двигателей система обратной связи организована разными способами и поэтому мы используем три уровня AVC с разными схемами и разными алгоритмами цифровой коррекции вибрации: AVC Level 1, AVC Level 2 и AVC Level 3. Для уровней 2 и 3 также производится дополнительный отбор двигателей по идентичности параметров и минимуму вибраций.

CLD (Constrained Layer Damping). В механике метод связанных слоев давно и успешно применяется для снижения и устранения вибраций машин и механизмов. В звукотехнике обычно используется многослойные системы, когда между конструкционными слоями с малым демпфированием прокладываются вязкоупругие слои с высоким демпфированием.

В проигрывателе механической грамзаписи логично обеспечить полное отсутствие вибраций в диске, на котором лежит пластинка — иначе паразитные вибрации попадут на иглу и загрязнят полезный музыкальный сигнал. Вибрации в диск могут передаваться из шасси проигрывателя, поэтому бесшумен должен быть и он. Ну и не следует забывать, что бесшумными должны быть и элементы привода, двигатель и подшипник.

С появлением методики виброглушителей Silencer компания Acoustic Signature впервые продемонстрировала миру более эффективный способ гашения вибраций опорного диска, чем простой многослойный «сэндвич» других производителей.

В ходе разработки проигрывателей поколения Neo мы также нашли оптимальное сочетание связанных слоев для шасси проигрывателя, в котором слой бронзового сплава связывает два слоя алюминиевых сплавов. Новый материал шасси подтолкнул к изменениям в конструкции опорного диска: а именно, оптимизации расположения, диаметра и массы цилиндрических виброглушителей по его периметру. Используя расчет по методу конечных элементов, мы получили уникально жесткий корпус, но с высоким демпфированием колебаний.

Звуковой результат нового поколения CLD очевиден — это полная тишина между нотами, объемная стереопанорама и завораживающая музыкальность аналогового воспроизведения.

Виброгасители в опорном диске (Silencer Technology). Еще в 2000 году Acoustic Signature изобрела и внедрила новую систему гашения вибраций главного (на который кладется пластинка) диска проигрывателя. Система вставок (виброглушителей) действует просто и чрезвычайно эффективно.

Известно, что паразитные вибрации приходят в диск разными путями и источники возникновения у них тоже разные. Даже сама игла звукоснимателя при движении по канавке вибрирует и ее «песня» прекрасно слышна, если приблизить ухо к вращающемуся винилу. Естественно, что вибрации иглы уходят не только в воздух, но и обратно в пластинку и дальше в опорный диск. Гуляющие взад вперед отражения полезного сигнала снова улавливаются иглой и вызывают характерную «фазовую мутность», незначительную, но грязную окраску звука.

Если в комнате звучит музыка или просто происходят какие-то звуки, то второй путь проникновения вибраций в проигрыватель — воздушный. Воздушные волны возбуждают колебания в опорном диске, в самой пластинке и в шасси проигрывателя. Игла звукоснимателя по своей природе является датчиком вибраций и подмешивает в полезный электрический сигнал еще и эти паразитные колебания. Они замазывают микродетали, нюансы музицирования и нюансы акустической атмосферы записи.

Расположенные в определенных секторах цилиндрические вставки эффективно разбивают путь паразитных вибраций, поглощая и рассеивая их энергию, которая теперь не доходит до звукоснимателя. Вот данные вибрационных измерений, сделанных с помощью измерительной станции Audio Precision на алюминиевом опорном диске толщиной 50 мм без успокителей и на том же диске с 8 глушителями. На первом графике (красным) отчетливо видны высокодобротные резонансы на частотах от 2200 до примерно 15 кГц, на втором графике (зеленым) спектр вибраций ровный и крайне мал по амплитуде. Эффективность виброгасителей более 80 дБ!..
