Интегрированный усилитель Primare I22

03.06.2011 Возврат к списку Просмотрено: 3361 раз
Primare I22     I22 – модернизируемый интегрированный усилитель 2 х 80 Вт на сверхбыстрых блоках питания, выполненных по технологии UFPD. Конструкция усилителя позволяет обеспечить большую выходную мощность с низким уровнем искажений и удобно управлять всей новой системой Primare 20-й серии. Благодаря практически мгновенному времени нарастания импульса в сверхбыстрых блоках питания достигается естественное, чистое и живое звучание в расширенном частотном диапазоне, с хорошим запасом по перегрузке. С экологической точки зрения I22 существенно превосходит традиционные конструкции класса А/В, чрезвычайно эффективен и не выделяет лишнего тепла. В режиме ожидания усилитель потребляет всего лишь 0,3 Вт.

     Аудиофильская топология.
     I22 состоит из двух дискретных усилителей на сверхбыстрых блоках питания. Корпус I22 выполнен из толстой стали, которая обеспечивает прочность и надежность, прекрасно экранирует устройство и эффективно поглощает вибрации внешних источников. Для уменьшения уровня искажений секция предусиления расположена в отдалении от секции усилителя мощности и питается от отдельного блока питания. I22 оснащен четырьмя парами несимметричных входных RCA разъемов, выходом предварительного усилителя и выходом для записи. Кроме этого, возможности управления системой расширяются благодаря разъему RS232, инфракрасному входу/выходу и релейному выходу.
     Все сигнальные тракты сделаны короткими, насколько это возможно. Вся обработка сигнала (выбор источника, регулировка громкости и баланса) выполняется исключительно в аналоговом формате. Для регулировки громкости и баланса используется один аттенюатор LM1972. Выбор входов осуществляется при помощи высокоэффективных сигнальных реле.

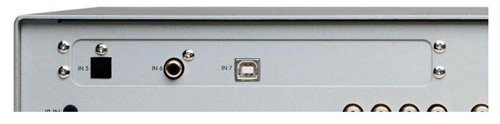

Primare I22 DAC     Опциональная плата ЦАП.
     При необходимости I22 можно модернизировать, установив опциональную плату ЦАП. Эта плата оснащена тремя цифровыми входами – изохронным USB-B (16-24 бита/44,1-96 кГц), TOSLINK (16-24 бита/44,1-192 кГц) и SPDIF (16-24 бита/44,1-192 кГц) – и позволяет направлять на усилитель потоковые аудиофайлы с компьютера.

     Сигнал со всех цифровых входов передискретизируется до 24 бит/96 кГц при помощи высокоэффективного одночипового стереофонического ЦАП Analog Devices AD1855 и преобразуется в аналоговый через ЦАП PCM1792A. Несмотря на использование стандартного изохронного USB-входа, благодаря потоковому USB-контроллеру Texas Instruments TAS1020B в I22 существенно снижен джиттер и улучшена синхронизация. TAS1020B позволяет на аппаратном уровне обеспечить фазовую автоподстройку частоты и таким образом значительно уменьшить джиттер.

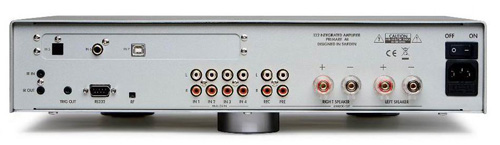

Primare I22 rear     Усилитель класса D на сверхбыстрых блоках питания.
     Импульсные блоки питания все шире используются в электронных устройствах в связи с их низким энергопотреблением и компактностью. К сожалению, усилители класса D с импульсными блоками питания обычно отличаются плохим качеством звучания и характеризуются увеличением КНИ с увеличением частоты. Разработанная Primare технология сверхбыстрых блоков питания (UFPD) позволяет построить полнополосную аудиофильскую конструкцию класса D. Постоянная петля обратной связи 26 дБ во всей полосе частот обеспечивает стабильное усиление класса D. Этого довольно просто достичь в традиционных линейных усилителях с "непрерывным сигналом" и гораздо сложнее – в высокоскоростных импульсных усилителях.
     В технологии UFPD усилитель и фильтр объединены в единый каскад, благодаря чему управление обратной связью становится более быстрым и точным. UFPD усилитель активно подстраивает петлевое усиление, благодаря чему обеспечивается общая стабильност ь петли обратной связи. Он распознает изменения на выходе фильтра и компенсирует их при помощи обратной связи. Такое адаптивное регулирование позволяет добавить несколько лишних децибел к петлевому усилению во всей полосе частот, сохраняя при этом стабильные характеристики независимо от изменений нагрузки/импеданса.
     Разработанная Primare схема UFPD одинаково обрабатывает все сигналы независимо от частоты или скорости нарастания импульса и полностью подавляет резонансы фильтра. Благодаря этому достигается чрезвычайно низкий коэффициент нелинейных искажений во всем частотном спектре. Обладая расширенным частотным диапазоном, не зависящим от нагрузки, усилитель UFPD способен "раскачать" любую акустическую систему, не теряя управляемости и точности.
     Параметры инновационной конструкции UFPD оптимизированы путем тщательного подбора значений элементов схемы и проверены тщательным тестированием и прослушиванием.

     Резюме.
     UFPD свойственны:
  • Широкая полоса пропускания
  • Ровная частотная характеристика
  • Частотный диапазон, независимый от нагрузки
  • Низкий КНИ во всем частотном спектре
  • Низкий уровень шума
Большинству конструкций класса D свойственны:
  • Ограниченная полоса пропускания
  • Деформированная частотная характеристика
  • Зависимость частотного диапазона от нагрузки
  • Высокий выходной импеданс на высоких частотах
  • Высокий КНИ на высоких частотах
  • Высокий уровень шума

     Блок питания PFC.
     Хотя импульсные блоки питания пользуются репутацией шумных и ненадежных, хорошо известны теоретические преимущества основанной на них конструкции. Это точность регулирования шин, уменьшенное благодаря высокому КПД энергопотребление и отсутствие выбросов тока: энергия берется из электросети за более продолжительный период синусоидальной волны.
     Наряду с UFPD Primare использует в блоке питания изолированную технологию PFC (Power Factor Control – "регулировка коэффициента мощности"), управляющую током, поступающим из электросети так, что он представляет собой чистую синусоидальную волну с той же частотой и фазой, что и в электросети. Это означает, что даже забор 1000 Вт из электросети не окажет влияния на другое оборудование в комнате. Устройство становится практически "невидимым" для сетевого напряжения! Изолирующий каскад преобразователя работает в режиме отключения при нуле напряжения, благодаря чему в амплитудах вне пика содержится малое число гармоник, в результате чего снижаются электромагнитные помехи и обеспечивается чистая среда для работы усилителя.

     Сверхнизкое энергопотребление в режиме ожидания.
     В I22 используется экологический режим ожидания со сверхнизким энергопотреблением. Потребляемая мощность составляет всего лишь 0,3 Вт.

     Удобный пользовательский интерфейс.
     Удобное установочное меню на вакуумном люминисцентном дисплее с четырьмя уровнями яркости включает в себя настройки громкости при включении усилителя, установку максимальной громкости, функцию наименования входов (до 6 символов) и настройку громкости и баланса для каждого входа шагами по 1 дБ. Вход 4 может использоваться для подключения дополнительных 80-ваттных модулей I22 для обеспечения дополнительных каналов усиления в системах объемного звука.

Задняя панель I22 с установленной опциональной платой ЦАП

Технические характеристики I22
  • Выходная мощность: 2 х 80 Вт / 8 Ом; 2 х 160 Вт / 4 Ом
  • Аналоговые входы: 4 пары RCA (левый/правый каналы)
  • Дополнительная плата ЦАП:
  • 1 вход USB
  • 1 х цифровой оптический вход TOSLINK
  • 1 х цифровой коаксиальный вход RCA
  • Входной импеданс: 15 кОм
  • Аналоговый выход для записи: 1 пара RCA (левый/правый каналы)
  • Предварительный выход: 1 пара RCA (левый/правый каналы)
  • Выходной импеданс: RCA 94 Ом
  • Частотный диапазон: 10 Гц – 20 кГц, -0,5 дБ
  • КНИ + шум: <0,05%, 20 Гц – 20 кГц, 10 Вт / 8 Ом
  • Соотношение сигнал/шум: -95 дБ
  • Потребляемая мощность: режим ожидания 0,3 Вт; рабочий режим 19 Вт
  • Размеры: (Ш х Г х В) 430 х 420 х 106 мм
  • Вес нетто: 10 кг Вес брутто 12,5 кг
  • Варианты отделки Цвет: черный или серебристый

Источник: компания АЛЕФ
