Акустический кабель QED XTC

20.04.2012 Возврат к списку Просмотрено: 3270 раз
QED_XTC     В широком ассортименте британской компании QED есть и акустические кабели, разработанные для использования в системах домашнего кинотеатра. Одним из таких кабелей является модель QED XTC, в конструкции которой реализованы технические решения, появившиеся благодаря полномасштабным исследованиям, результаты которых изложены в Genesis Report. Качество кабелей QED XTC, по мнению специалистов и инсталляторов, является даже несколько избыточным для большинства кинотеатральных систем, но с учетом невысокой цены, можно без преувеличения сказать, что это качество, доступное каждому.

QED_XTC     Не секрет, что акустические кабели в домашнем кинотеатре лучше всего прокладывать на этапе ремонта помещения. В этом случае их без проблем можно спрятать в стенах или в полу. К сожалению, на практике это получается сделать далеко не всегда. Чаще всего о проблеме прокладки кабелей люди начинают задумываться уже после окончания ремонта. Впрочем, и в этом случае можно найти выход, купив узкий и незаметный акустический провод, который можно легко спрятать, например, проложив под плинтусом. К сожалению, кабели с малым поперечным сечением, как правило, имеют высокий импеданс. В кабеле QED XTC используется специальная технология X-Tube, которая позволяет получить равномерный и невысокий импеданс во всем частотном диапазоне и обеспечивает узкому кабелю параметры, характерные для кабелей с гораздо большим диаметром поперечного сечения.

     Конструкция кабеля QED XTC основана на технических решениях старшей модели Silver Anniversary X-Tube, но это не значит, что данная модель просто «купается в лучах славы» своего именитого собрата. Нужно отметить, что кабель QED XTC, несмотря на относительную молодость, уже успел получить высшие награды самых авторитетных специализированных журналов.

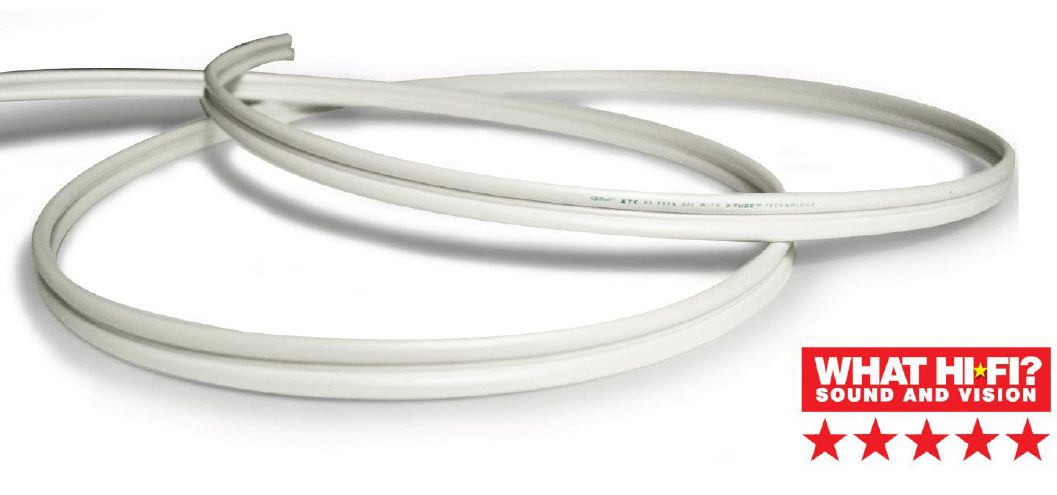

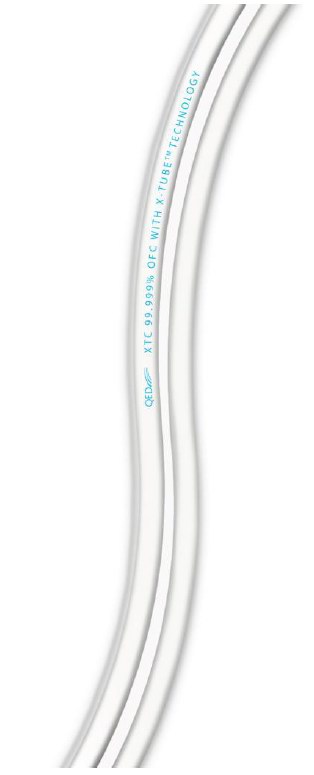

     Внешняя полиэтиленовая оплетка QED XTC легко зачищается даже без применения специальных инструментов. Кабель имеет традиционную конфигурацию в виде цифры 8 и снабжен специальной маркировкой полярности проводов. Проводники кабеля состоят из 3 жил, изготовленных из меди с чистотой 99,999%, которые плотно свиты вокруг центральной пустотелой полиэтиленовой жилы. Преимущества такой конструкции заключаются в уменьшении индуктивности и в более равномерной плотности тока. Благодаря технологии X-Tube расстояние между проводами кабеля можно увеличить, а следовательно снизить емкость кабеля. Снижение емкости позволяет эффективно уменьшить величину фазовых искажений, в особенности, на высоких частотах. QED XTC можно приобрести у дилеров QED, которые могут изготовить кабель любой длины, оснастив его акустическими разъемами QED Airloc.

Технология QED XTТехнология X-Tube Polycore

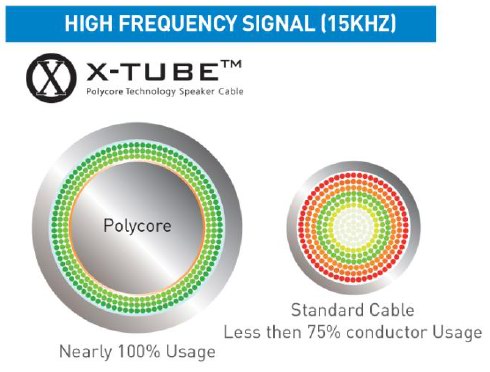

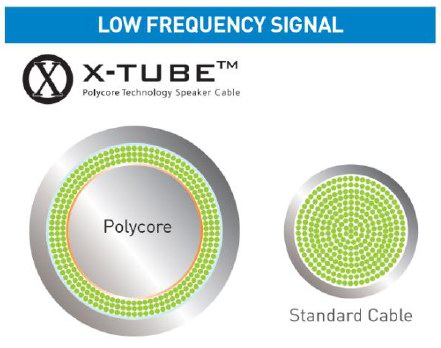

     На приведенных рисунках видно, что на низких частотах кабель, выполненный по технологии X-Tube (т.е. такой кабель, в котором проводники располагаются вокруг полой полиэтиленовой центральной жилы) и обыкновенный многожильный кабель обеспечивают примерно одинаковую линейную передачу электрического сигнала. На рисунке это показано при помощи однородного зеленого цвета для всех жил кабеля. На высоких частотах мы видим совершенно иную картину. Кабель X-Tube по прежнему обеспечивает практически линейную передачу сигнала, а вот обычный кабель уже не может сохранять однородность характеристик по всему сечению проводника. Нетрудно заметить, что наибольшая плотность тока в обычном кабеле наблюдается вблизи его поверхности (на рисунке области с высокой плотностью тока показаны красным) и она достаточно быстро падает при перемещении от края к центру. В результате этого эффективная площадь поперечного сечения (т.е. площадь проводника, через которую идет ток) на частоте сигнала 15 кГц составляет менее 75% от эффективной площади проводника при передаче низкочастотного сигнала. Это приводит к увеличению сопротивления проводника, искажениям, а следовательно, к ухудшению качества звучания вашей аудиосистемы.

Технология QED XT     Технология QED X-Tube Polycore, при которой проводники кабеля наматываются вокруг одной полой центральной жилы, изготовленной из полиэтилена, позволяет снизить собственную индуктивность кабеля. В обычных кабелях для того, чтобы снизить потери и избежать неточностей при передаче сигнала применяют дополнительную изоляцию проводников. Примером подобного решения может служить кабель QED Genesis. Однако, при всех своих достоинствах, данный кабель очень дорог и весьма сложен в терминировании. Применение технологии X-Tube дает почти такой же эффект, как и несколько изолированных проводников и обеспечивает чистоту и точность при передаче высоких частот, а также низкий уровень утечки сигнала.

Особенности
• 3 жилы из бескислородной меди с чистотой 99,999%
• Площадь поперечного сечения: 1,5 кв.мм.
• Емкость: 16,6 пФ/м
• Индуктивность: 0,69 мкГн/м
• Сопротивление: 25,0 мОм/м
• Коэффициент потерь @ 10кГц: 0,0125
• Номинальный внешний диаметр: 4 x 10 мм



Источник: компания КВИНТА
