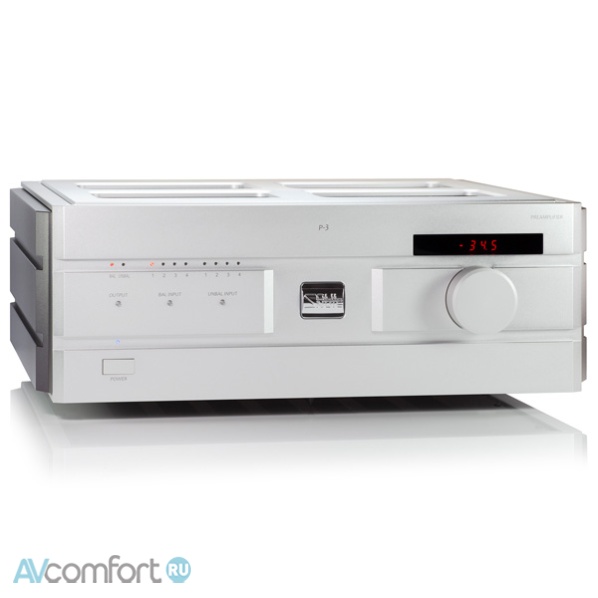

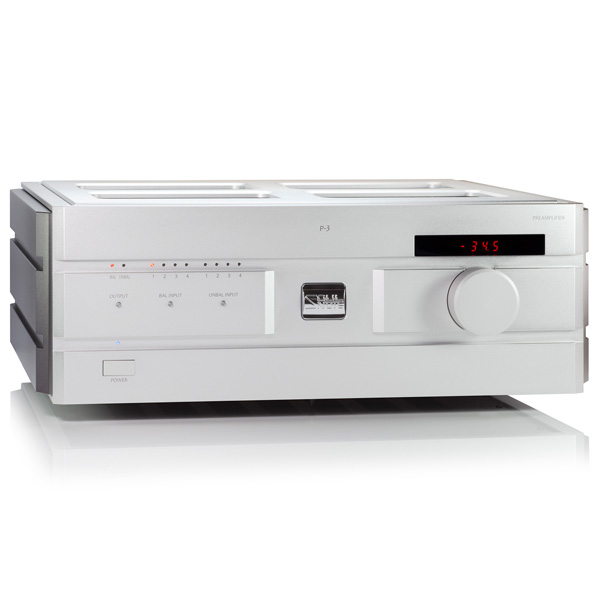

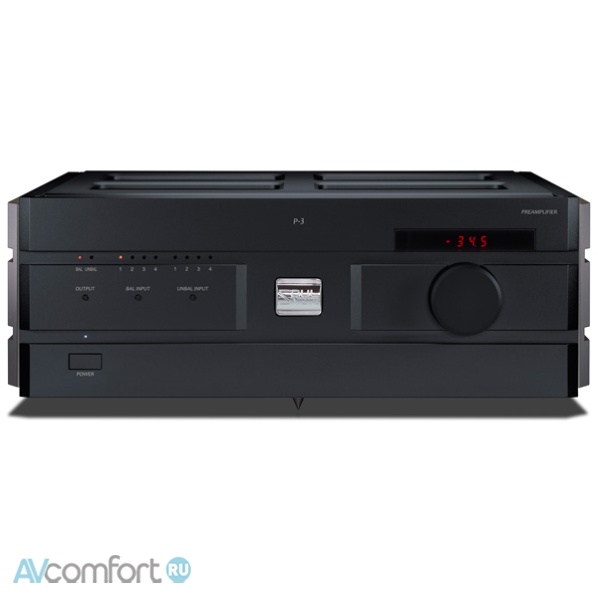

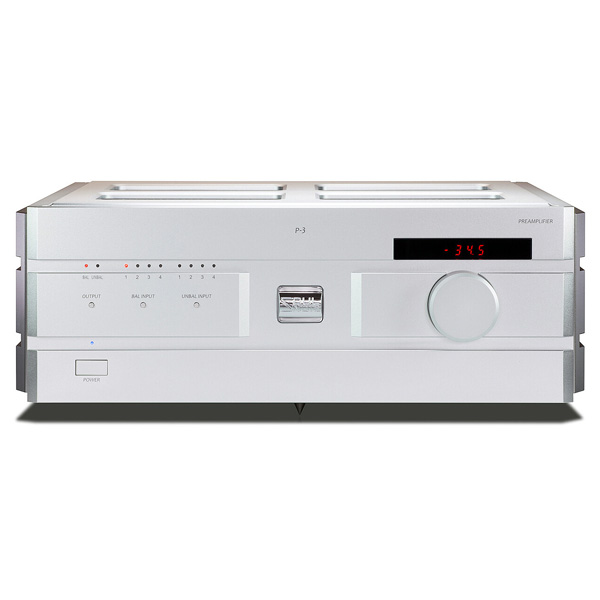

Предусилитель SOULNOTE P-3 Premium Black

Предусилитель Soulnote P-3. Монстр-предусилитель для по-настоящему живого и приятного музыкального исполнения. Интегрированное реле со сверхмалыми потерями RSR-2-12D и резисторы из открытой фольги.

Информация взята с сайта avcomfort.ru Схемы Type-R используются внутри балансного усилителя без NFB.

В выходном линейном усилителе используются дискретные балансные схемы Type-R без NFB, которые были точно настроены для использования в предусилителях.

Soulnote P-3 также включает в себя недавно разработанные сверхвысококачественные резисторы из фольги без покрытия. Благодаря резисторам эмиттера 1 Ом и выходному сопротивлению 3,9 Ом он обеспечивает потрясающую детализацию информации и наилучшее отношение сигнал/шум для превосходных возможностей управления усилителем мощности.

Схема регулировки громкости звука с помощью высококлассного метода переключения сопротивления

Наилучшие методы и детали высочайшего качества обеспечивают лучший контроль громкости звука. Все резисторы в этом блоке представляют собой сверхвысококачественные резисторы из фольги без покрытия. В переключающих реле также используется недавно разработанное специальное реле со сверхмалыми потерями RSR-2-12D (эталонное реле Soulnote). Регулятор громкости настроен на 144 шага с интервалом 0,5 дБ. Яркость и качество звука остаются неизменными даже при уменьшении громкости.

Селектор переключения заземления GND

Одним из основных факторов, влияющих на ухудшение качества звука в предусилителях, являются петли заземления и помехи при подключении нескольких источников звука. Одним из способов устранения этой проблемы является использование метода переключения на землю GND на сигнальном конце, чтобы невыбранные устройства удерживались в состоянии, когда их разъемы отключены. И чтобы избежать каких-либо помех от подключения реле, все селекторы в этом блоке используют RSR-2-12D.

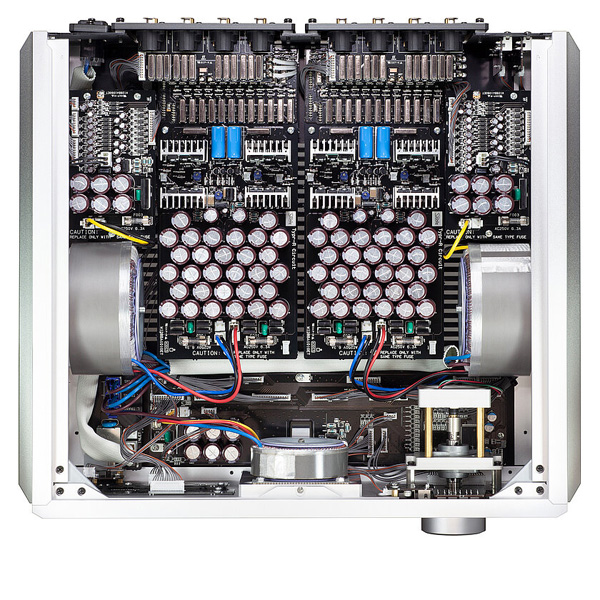

Полная двойная монофоническая конструкция.

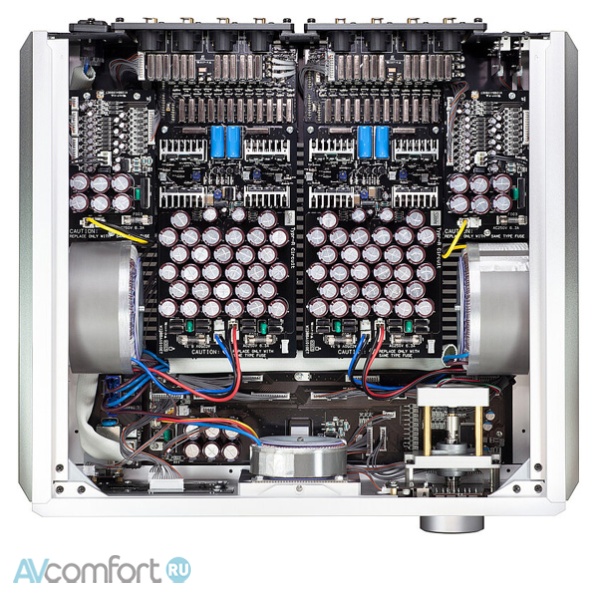

В этом устройстве используется двойная монофоническая конструкция, в которой используются два идентичных и выделенных набора клемм ввода-вывода, печатных плат, цепей питания, силовых трансформаторов, схем управления реле и источников питания реле для левого и правого каналов. Блок питания микрокомпьютера, включая трансформатор, также полностью отдельный. Фотопара полностью отделяет управляющие сигналы от реле, являющегося единственной точкой контакта с сигнальной системой.

Полностью раздельное заземление

Левый канал, правый канал и системы управления имеют шасси с керамической изоляцией, обеспечивающее полное разделение левого, правого канала и заземления управления. Каждый GND можно подключить с помощью настроек заднего переключателя, но поскольку каждый GND полностью отдельный, прослушивание обеспечивает невероятно обширное трехмерное звуковое поле с выразительным, естественным звуком.

Чрезвычайно мощный силовой трансформатор

На каждой стороне линейного силового блока используется крупногабаритный тороидальный трансформатор без эпоксидной смолы мощностью 280 ВА. С учетом управляющего трансформатора общая мощность этого устройства может достигать 600 ВА, что эквивалентно мощности А-2 и является самой высокой мощностью в истории Soulnote. Звуковая мощность трансформатора увеличивается пропорционально лучшему регулированию, которое становится возможным благодаря большей мощности. Высокие динамические возможности P-3 изменят качество усилителя мощности и громкоговорителей.

Вертикальный монтаж трансформатора

Трансформатор установлен вертикально относительно печатной платы, поэтому любой вредный поток утечки ориентирован параллельно печатной плате, чтобы предотвратить возможное попадание в схему.

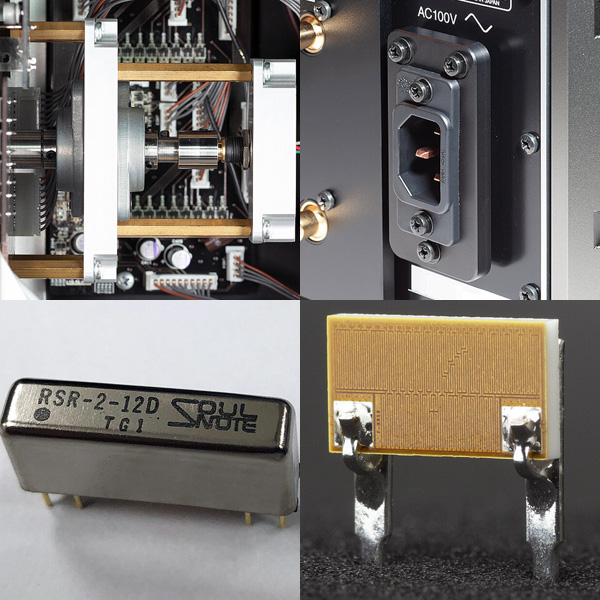

Оптический датчик угла поворота с двойными подшипниками и маховиком

Эффект маховика большой прочной алюминиевой ручки регулировки громкости и двух крупных подшипников, используемых для устранения механического люфта, в совокупности создают надежный и чрезвычайно точный регулятор громкости.

3-точечная опора

Шип, прикрепленый непосредственно к каждому из трех оснований силового трансформатора (всего три шипа), устраняет вредные вибрации от трансформаторов до того, как они смогут распространиться на шасси.

Нефиксированная розетка переменного тока

Вход переменного тока использует терминал Jodelica ETP-600CU. Благодаря отсутствию механической фиксации алюминиевого основания входа переменного тока предотвращается передача вибраций от задней панели, что приводит к более высокому качеству звука.

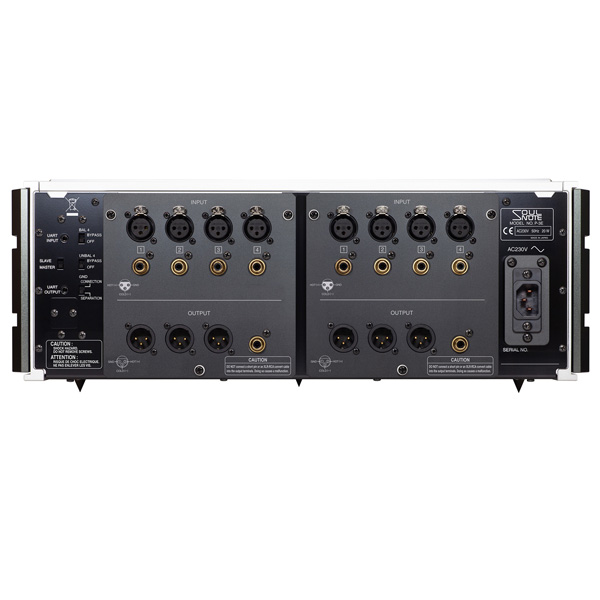

Функция обхода для аудиовизуального источника

Каждая цепь XLR и RCA имеет настройку обхода для подключения аудиовизуального источника, которая может фиксировать громкость и выходной сигнал с нулевым усилением.

Плавающая конструкция

Печатная плата Type-R и верхняя крышка установлены в плавающей конструкции без механического крепления. Освобождение P-3 от механических воздействий и вредного воздействия толчков воздуха создает естественное качество звука и звуковой ландшафт, аналогичный снятию верхней крышки.

Заземляющий якорь

Металлические элементы левой и правой сторон изолированы от основного шасси керамическими шайбами и напрямую подключены к отдельным левому и правому заземлению. Это усиливает преимущества (более обширный звуковой ландшафт и более четкое ощущение) плавающей конструкции левого и правого GND.

Система управления и подключения нескольких устройств

Несколько устройств могут быть подключены с использованием сигналов UART. Настройки ведущего и ведомого позволяют всем настройкам ведомого следовать настройкам ведущего. Это позволяет дублировать различия главного тома на подчиненные. Эта функция позволяет, например, регулировать громкость нескольких усилителей через делитель цифрового канала после DA-преобразования. И, конечно же, эти соединения полностью исключают образование петель заземления или других проблем благодаря системе управления плавающим заземлением.

Эталонное реле RSR-2-12D Soulnote

Герконовое реле со сверхнизкими потерями из стеклянной трубки, которое в качестве основы работает аналогично ртутному реле, было дополнительно адаптировано. Это оригинальное реле, созданное Soulnote, которое может достигать уровня качества звука, сравнимого с проводным. Каждый Р-3 содержит 94 таких реле.

Сверхкачественные резисторы из фольги без покрытия

Мы применили сверхвысокоточные фольговые резисторы спутникового класса с исключительными температурными характеристиками и выполнили дополнительные настройки с упором на качество звука. Эти резисторы сверхвысокого качества звука были разработаны собственными силами и имеют конструкцию из открытой фольги, позволяющую исключить попадание формовочной смолы. Каждый Soulnote P-3 содержит 156 голых фольговых резисторов...
