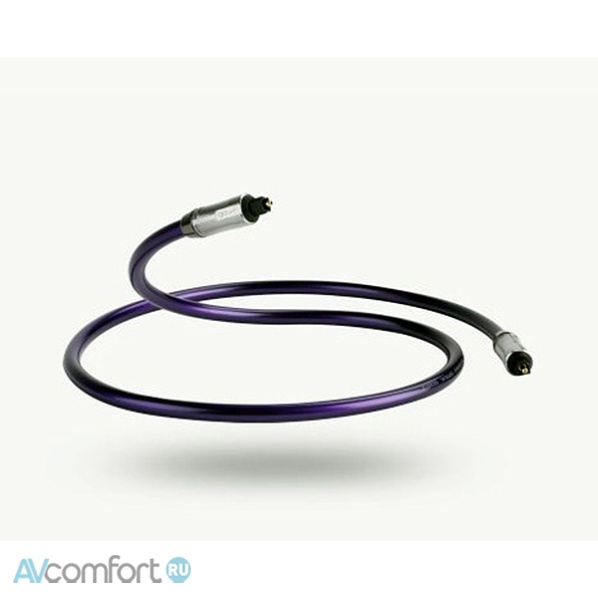

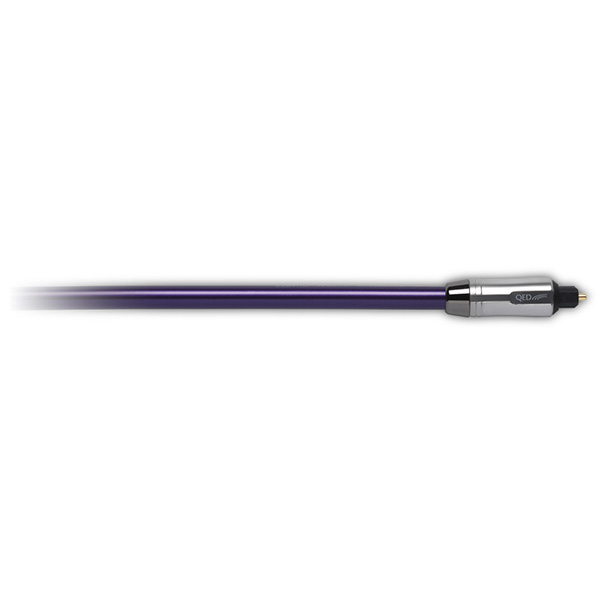

Оптический кабель QED Reference Optical Quartz 0,6 m (QE3306)
Производитель: QED (Великобритания)
- Инструкция по приобретению
- Способы оплаты
-
Условия доставки
Дата доставки: уточняйте у менеджера
- Официальный дилер
- Сайт производителя
Информация взята с сайта avcomfort.ru Оптическое волокно состоит из двух материалов: высокого показателя преломления сердечника и низкого показателя преломления оболочки. Свет, который вводится в один конец оптического волокна перемещается по нему с небольшим затуханием (потеря сигнала). Тем не менее, количество потерь сигнала зависит от цвета света, конструкции оптического волокна и используемых материалов.
Оптические волокна могут быть одномодовыми и многомодовыми. Многомодовые волокна отличаются от одномодовых диаметром сердцевины, который составляет 50 микрон в европейском стандарте. Из-за большого диаметра сердцевины по многомодовому волокну распространяется несколько мод излучения — каждая под своим углом, из-за чего импульс света испытывает дисперсионные искажения и из прямоугольного превращается в колоколоподобный. Многомодовые волокна подразделяются на ступенчатые и градиентные. В ступенчатых волокнах показатель преломления от оболочки к сердцевине изменяется скачкообразно. В градиентных волокнах это изменение происходит иначе — показатель преломления сердцевины плавно возрастает от края к центру. Это приводит к явлению рефракции в сердцевине, благодаря чему снижается влияние дисперсии на искажение оптического импульса. Профиль показателя преломления градиентного волокна может быть параболическим, треугольным, ломаным и т. д. Полимерные (пластиковые) волокна производят диаметром 50, 62.5, 120 и 980 микрон и оболочкой диаметром 490 и 1000 микрон.
Альтернатива разработана QED в виде нашей новой технологии производства кабелей Glasscore™, которая использует пучки оптических волокон из ультратонкого боросиликатного оптоволокна (СОВ) толщиной не более 50 мкм каждое (менее человеческого волоса – см. выше) с целью создания рабочего пучка диаметром в 1 мм, необходимого для соответствия стандартным соединениям Toslink. В новом оптическом кварцевом кабеле передачи сигнала QED используется 210 таких волокон, каждое из которых проводит свет по намного более узкому каналу, что делает различные режимы более схожими, чем в отдельных волокнах большего диаметра.
Поскольку спектр углов преломления света в кабеле меньше, а критический угол внутреннего отражения в стекле больше, чем в ПОВ волокне, диапазон количеств преломлений света сокращается. Таким образом, короткие информационные импульсы больше искусственно не растягиваются и не задерживаются физическим процессом перемещения по кабелю. Кварцевый оптический кабель передачи сигнала значительно превышает технические требования в многоканальном цифровом аудио оборудовании высокой чёткости с пропускной способностью до 12 МГц. В отличие от обычных оптических кабелей, эта пропускная способность не изменяется при сгибании кабеля. Оптический кварцевый кабель более чем в два раза превышает пропускную способность отдельных акриловых стекловолокон и обеспечивает лишь 1/10 затухания сигнала...
Информация взята с сайта avcomfort.ru
| Общие | |
| Название | QED Reference Optical Quartz 0,6 m (QE3306) |
| Производитель | QED (Великобритания) |
| Серия | Reference |
| Тип устройства | Оптический кабель |
| Длина кабеля | 0,5 - 0,8 |
| Цвет | Фиолетовый |
| Основные характеристики | |
| Длина, м | 0,6 |
| Материал проводника | Конструкция боро-силикатного стекла |
| Тип разъема | Toslink - Toslink |
Информация взята с сайта avcomfort.ru Оптическое волокно состоит из двух материалов: высокого показателя преломления сердечника и низкого показателя преломления оболочки. Свет, который вводится в один конец оптического волокна перемещается по нему с небольшим затуханием (потеря сигнала). Тем не менее, количество потерь сигнала зависит от цвета света, конструкции оптического волокна и используемых материалов.
Оптические волокна могут быть одномодовыми и многомодовыми. Многомодовые волокна отличаются от одномодовых диаметром сердцевины, который составляет 50 микрон в европейском стандарте. Из-за большого диаметра сердцевины по многомодовому волокну распространяется несколько мод излучения — каждая под своим углом, из-за чего импульс света испытывает дисперсионные искажения и из прямоугольного превращается в колоколоподобный. Многомодовые волокна подразделяются на ступенчатые и градиентные. В ступенчатых волокнах показатель преломления от оболочки к сердцевине изменяется скачкообразно. В градиентных волокнах это изменение происходит иначе — показатель преломления сердцевины плавно возрастает от края к центру. Это приводит к явлению рефракции в сердцевине, благодаря чему снижается влияние дисперсии на искажение оптического импульса. Профиль показателя преломления градиентного волокна может быть параболическим, треугольным, ломаным и т. д. Полимерные (пластиковые) волокна производят диаметром 50, 62.5, 120 и 980 микрон и оболочкой диаметром 490 и 1000 микрон.
Альтернатива разработана QED в виде нашей новой технологии производства кабелей Glasscore™, которая использует пучки оптических волокон из ультратонкого боросиликатного оптоволокна (СОВ) толщиной не более 50 мкм каждое (менее человеческого волоса – см. выше) с целью создания рабочего пучка диаметром в 1 мм, необходимого для соответствия стандартным соединениям Toslink. В новом оптическом кварцевом кабеле передачи сигнала QED используется 210 таких волокон, каждое из которых проводит свет по намного более узкому каналу, что делает различные режимы более схожими, чем в отдельных волокнах большего диаметра.
Поскольку спектр углов преломления света в кабеле меньше, а критический угол внутреннего отражения в стекле больше, чем в ПОВ волокне, диапазон количеств преломлений света сокращается. Таким образом, короткие информационные импульсы больше искусственно не растягиваются и не задерживаются физическим процессом перемещения по кабелю. Кварцевый оптический кабель передачи сигнала значительно превышает технические требования в многоканальном цифровом аудио оборудовании высокой чёткости с пропускной способностью до 12 МГц. В отличие от обычных оптических кабелей, эта пропускная способность не изменяется при сгибании кабеля. Оптический кварцевый кабель более чем в два раза превышает пропускную способность отдельных акриловых стекловолокон и обеспечивает лишь 1/10 затухания сигнала...
Информация взята с сайта avcomfort.ru
